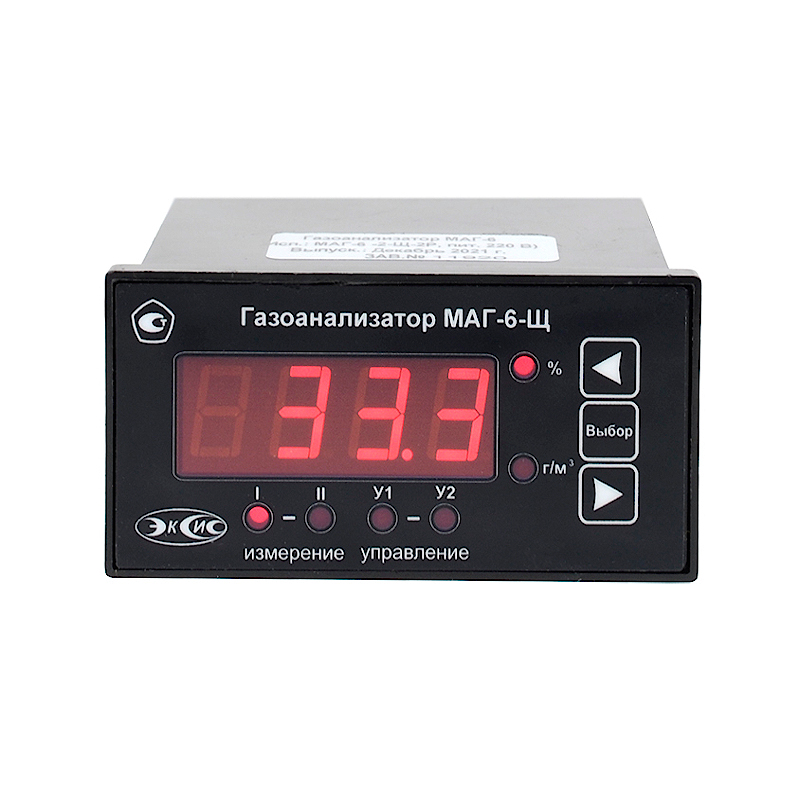

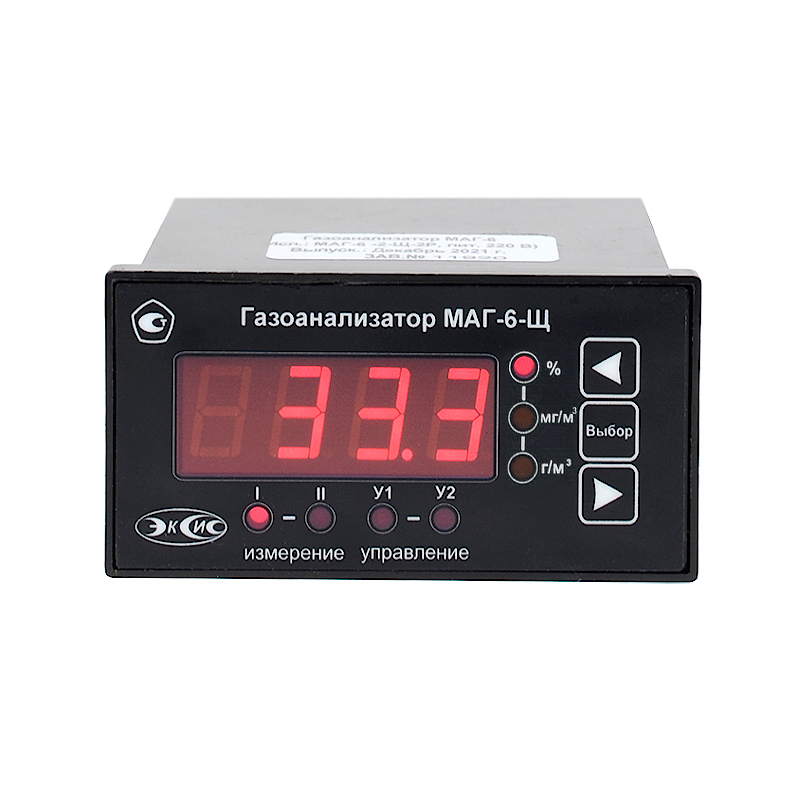

ГазоанализаторМАГ-6-Щ-2-1Р-1А 220В (измерительный блок)

O2
CO
CO2
CH4
H2S
NH3
SO2
NO2

Госреестр СИ РФ: 86393-22

Взрывозащищенность: Да

Тип прибора:
щитовой

Тип питания: ~220V

Программное обеспечение:
windows

  • кислород; монооксид углерода; диоксид углерода; аммиак; сероводород; метан; диоксид серы; диоксид азота; взрывозащищённое исполнение;
  • измеритель-регулятор (щитовое исполнение) с выходным реле и токовым выходом
  • 2 канала измерения

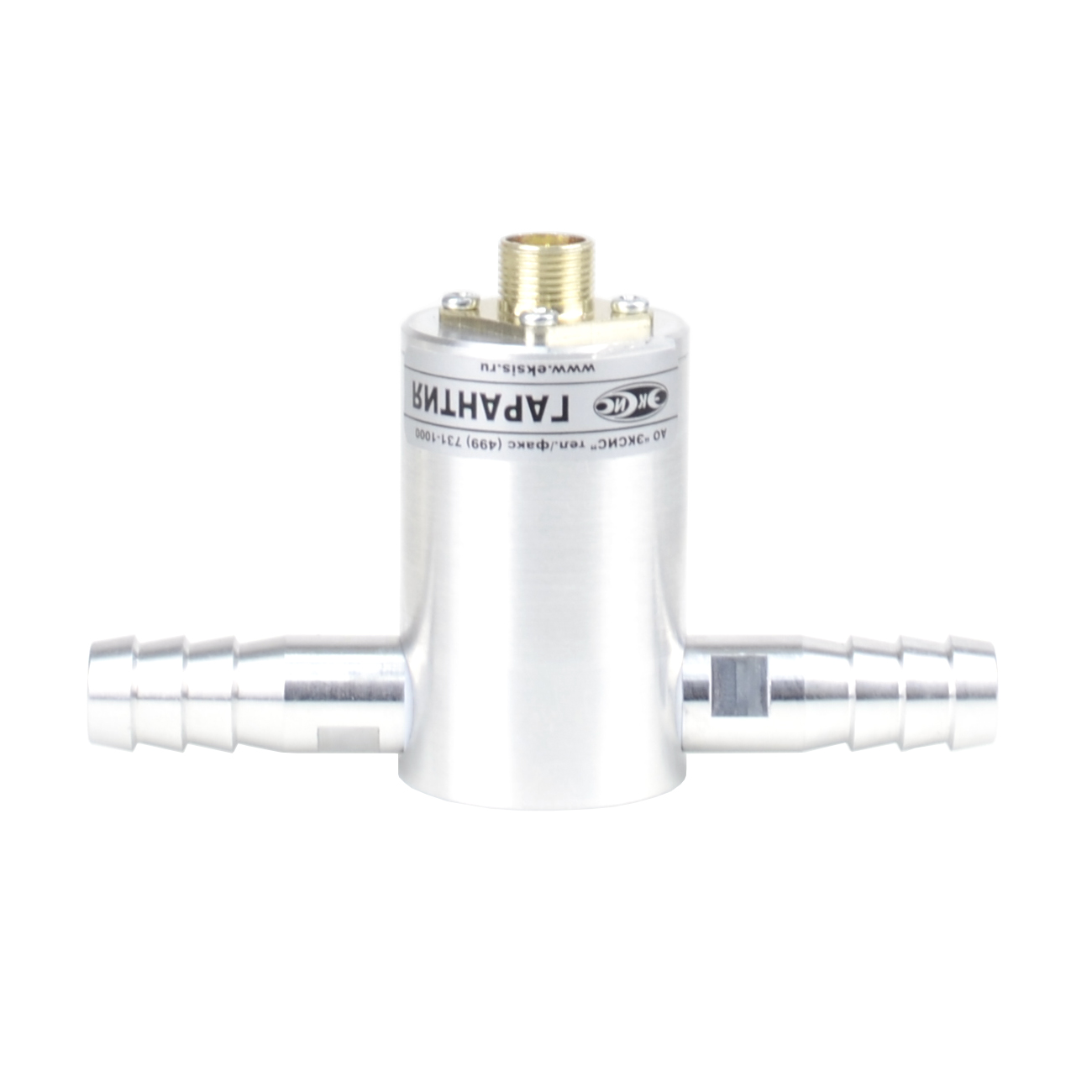

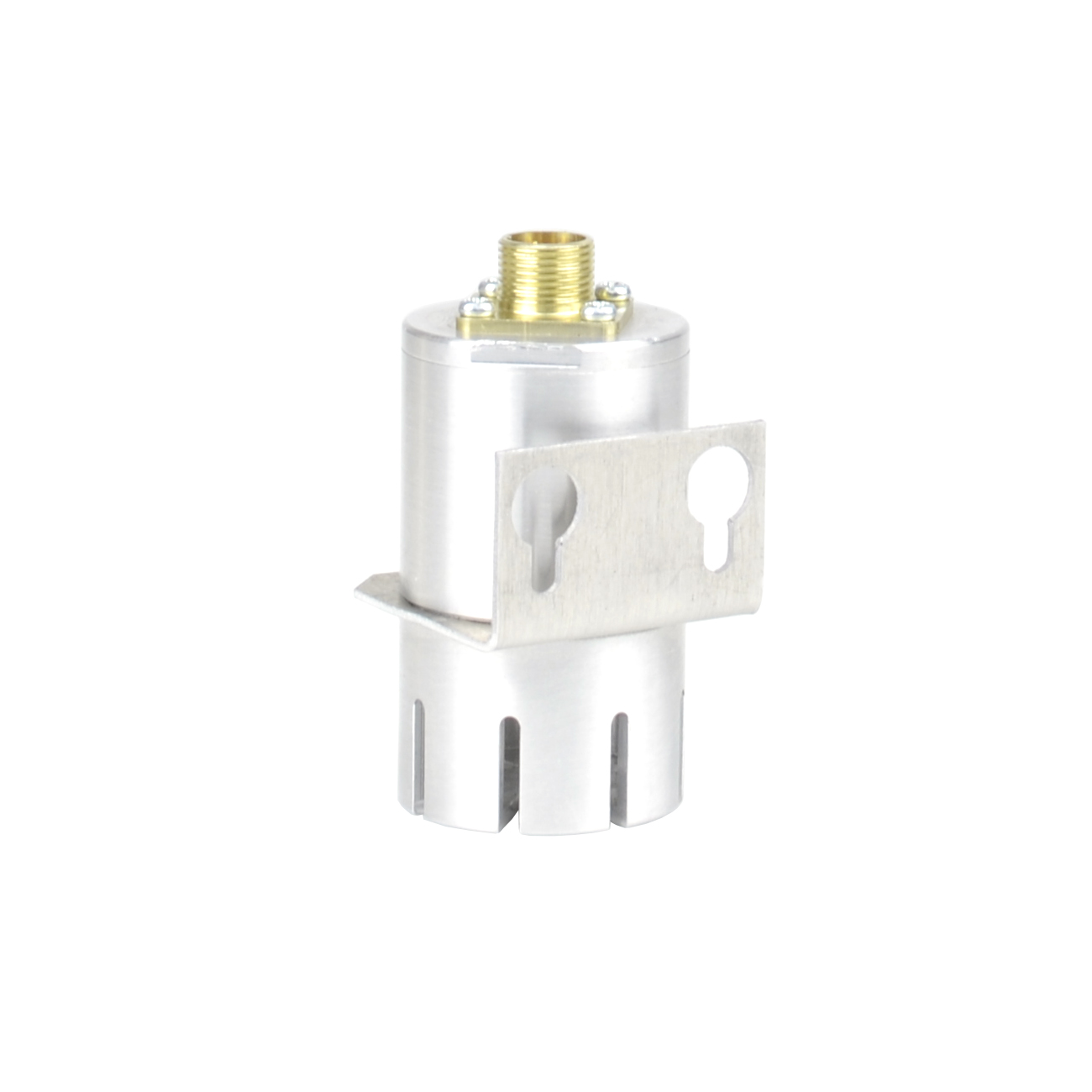

  • выносной преобразователь (вкладка "комплектация")
  • протокол Modbus RTU

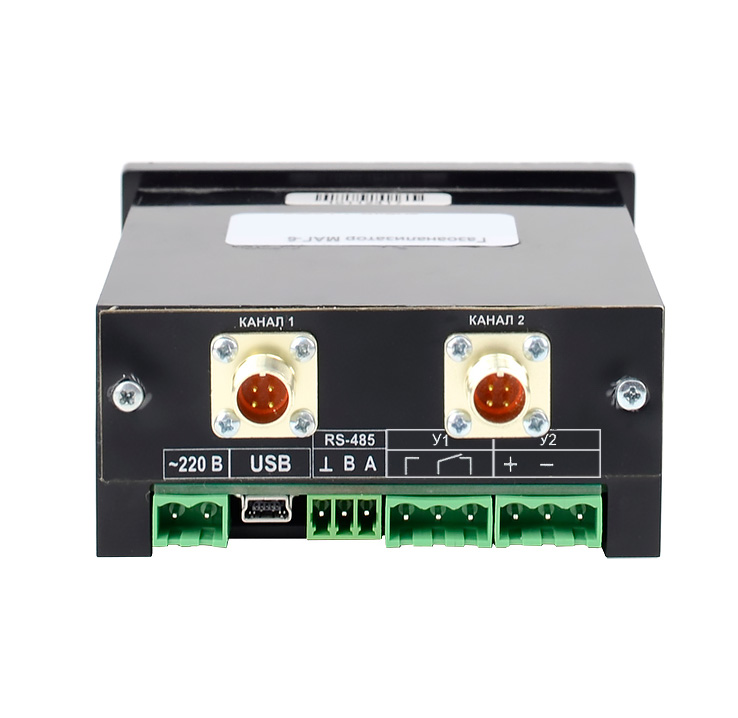

  • интерфейсы: USB, RS-485
  • внутренняя память до 8000 точек
  • 1 реле
  • 1 токовый выход

Подбор преобразователя МАГ-6 на 1-4 газа

Области применения:


14 200 руб
цена указана без НДС (20%)
и без дополнительной комплектации
поверка включена
В список сравнения

Диапазон измерения объемной доли диоксида углерода — вариант 1, % от 0 до 1
Диапазон измерения объемной доли диоксида углерода — вариант 2, % от 0 до 10
Диапазон измерения объемной доли диоксида углерода — вариант 3, % от 0 до 100
Диапазон измерения объемной доли кислорода — вариант 1, % от 0 до 21
Диапазон измерения объемной доли кислорода — вариант 2, % от 0 до 30
Диапазон измерения объемной доли кислорода — вариант 3, % от 0 до 100
Диапазон измерения объемной доли метана, % от 0 до 5
Диапазон измерения массовой концентрации монооксида углерода, мг/м3: от 0 до 500
Диапазон измерения массовой концентрации аммиака, мг/м3 от 0 до 70
Диапазон измерения массовой концентрации сероводорода, мг/м3 от 0 до 140
Диапазон измерения массовой концентрации диоксида серы, мг/м3 от 0 до 50
Диапазон измерения массовой концентрации диоксида азота, мг/м3 от 0 до 20
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % ±(0,02+0,05·Cвх)
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % ±(0,1+0,05·Cвх)
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 100,0 %, % ±(2,5+0,1·Cвх)
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 21,0 %, % ±0,2
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % ±0,4
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % ±1,0
Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, % ±0,2
Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, % ±10
Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 ±4
Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % ±20
Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 ±4
Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % ±20
Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 ±2
Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % ±20
Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 ±2
Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % ±25
Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 ±0,5
Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % ±25
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород ±1,6
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан, монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота ±0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — диоксид углерода ±0,7
Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, метан 30
Номинальное время установления показаний Т0,9ном, с — сероводород, диоксид серы, диоксид азота 60
Номинальное время установления показаний Т0,9ном, с — аммиак 180
Номинальное время установления показаний Т0,9ном, с — диоксид углерода 40
Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5
Время прогрева газоанализатора, мин, не более 5
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности ±0,5
Количество точек автоматической статистики до 8000
Напряжение питания 220В
Потребляемая прибором мощность, Вт, не более 6
Интерфейс связи с компьютером RS-232
Длина линии связи RS-485, м, не более 1000
Нагрузочная способность реле 7А при 220В
Токовый выход:
- диапазон изменения выходного тока, мА 4…20; 0…5; 0...20
- дискретность изменения выходного тока, мкА 19.5; 4.9; 19.5
- максимальное сопротивление нагрузки, Ом 300; 1000; 300
Масса измерительного блока, кг, не более 0,5

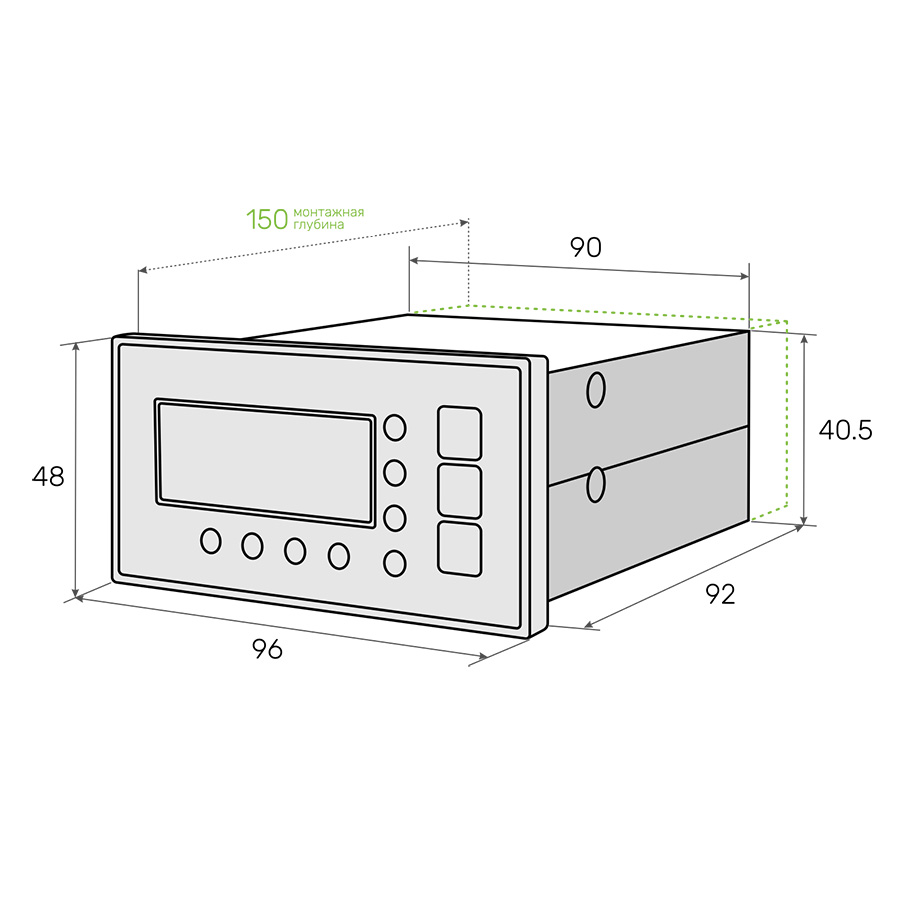

Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более 100х50х115
Масса первичного преобразователя, кг, не более 0,4
Габаритные размеры первичных преобразователей, мм, не более 130х90х35
Напряжение питания барьера, В 9-12
Максимальное напряжение искроопасной цепи (Um), В <~250 (50 Гц)
Максимальное выходное напряжение барьера (U0), В 5 В
Максимальный выходной ток барьера (I0), мА, ≤ 500
Максимальная выходная мощность барьера (P0), Вт ≤ 2.5
Максимальная внешняя емкость (С0), мкФ ≤ 0.8
Максимальная внешняя индуктивность (L0), мГн ≤ 0.1
Электрическая прочность гальванической развязки, кВ 1.5
Масса искрозащитного барьера, кг, не более 0.2
Габаритные размеры барьера, мм, не более (длина, ширина, высота) 90х65х22
Средний срок службы, лет, не менее 5
Средняя наработка на отказ, ч (без учета срока службы сенсоров) 15000
Рабочие условия:
- температура воздуха, ˚С от -20 до +40
- относительная влажность, % (без конденсации влаги) от 10 до 95
- атмосферное давление, кПа от 84 до 106,7

Назначение

Газоанализатор многокомпонентный МАГ-6 (исполнения МАГ-6 Щ-1, МАГ-6 Щ-2, МАГ-6 Щ-1-В и МАГ-6 Щ-2-В) (далее газоанализатор)) предназначен для измерений объемной доли кислорода, диоксида углерода, метана, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, диоксида серы в воздухе рабочей зоны (любые 4 компонента из 8 для каждого измерительного преобразователя).

Газоанализатор МАГ-6 Щ-Х-В относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Достоинства

  • возможность исполнения прибора с питанием 220 В, 50 Гц;
  • селективность измерений;
  • возможность измерений в подвижных и неподвижных газовых средах;
  • связь с компьютером по интерфейсам: USB, RS-485;
  • протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
  • наличие 1 встроенного устройства коммутации (реле) и 1 токового выхода для управления внешними исполнительными устройствами;
  • звуковая и световая сигнализация;
  • возможность объединения приборов в измерительную сеть;
  • щитовое исполнение;

Базовый комплект поставки:

  • блок измерения и индикации в необходимом конструктивном исполнении;
  • свидетельство о поверке;
  • РЭ и паспорт.
