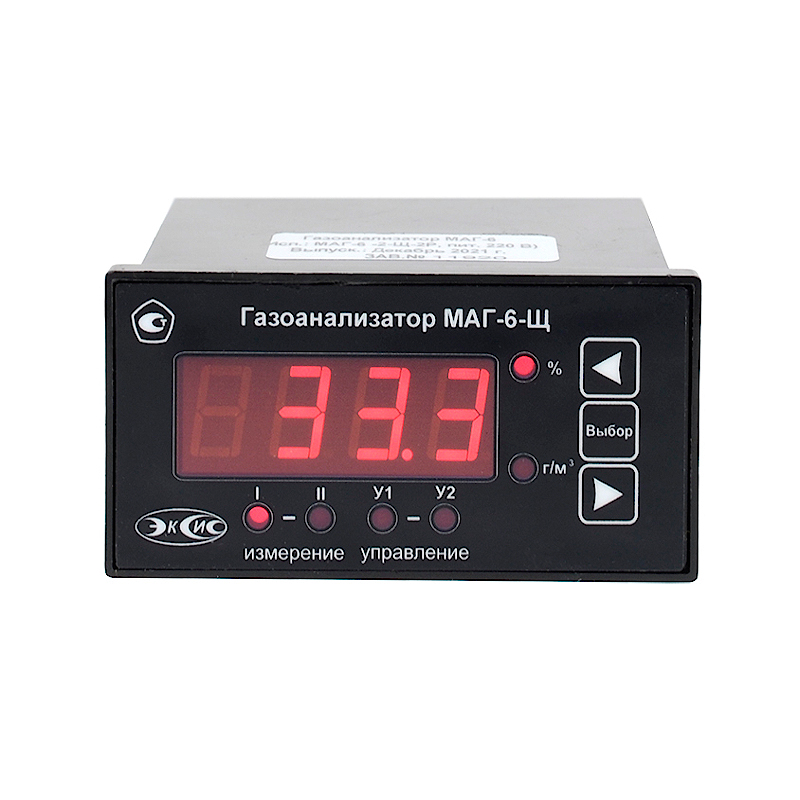

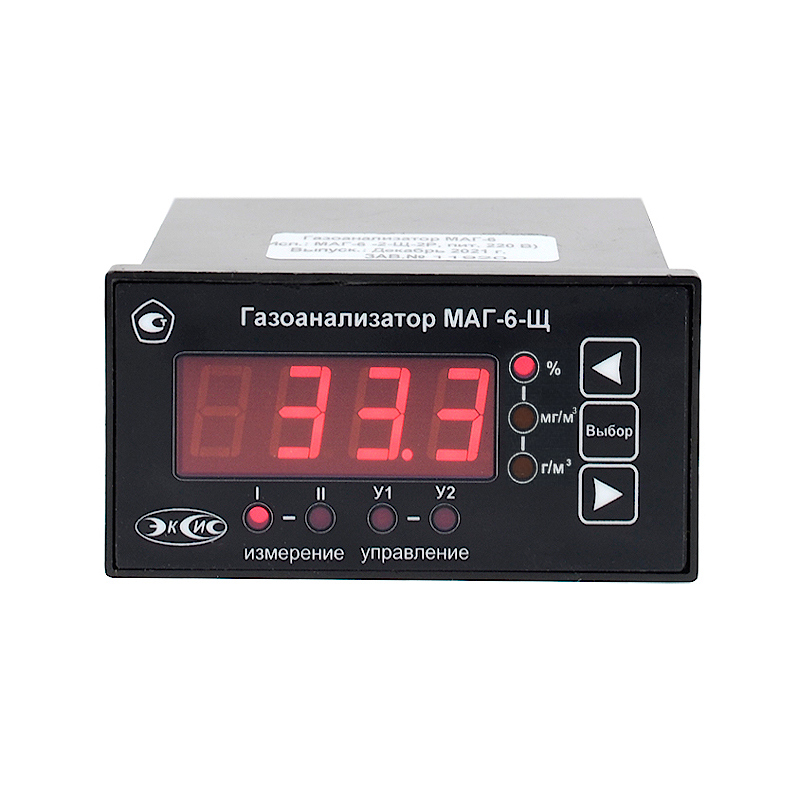

Газоанализатор МАГ-6-Щ-2-2Р 24В (измерительный блок)
Новинка
O2
CO
CO2
H2S
NH3
SO2
NO2
Артикул: N7061
Госреестр СИ РФ: 86393-22
Тип прибора:
щитовой
Тип питания: 6-24V
Программное обеспечение:
windows
-
кислород; монооксид углерода; диоксид углерода; аммиак; сероводород; диоксид серы; диоксид азота;
- измеритель-регулятор (щитовое исполнение) с выходными реле
- 2 канала измерения

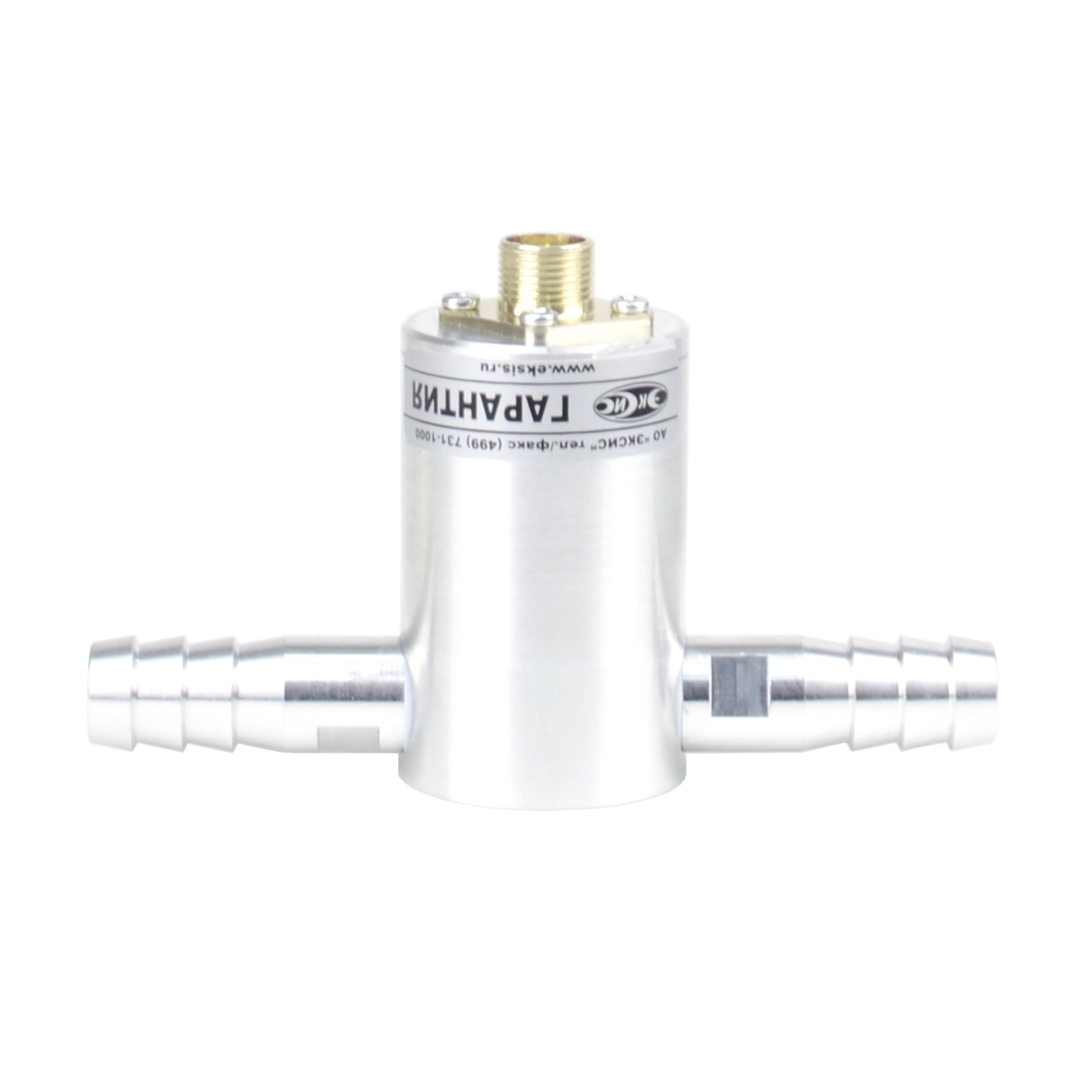

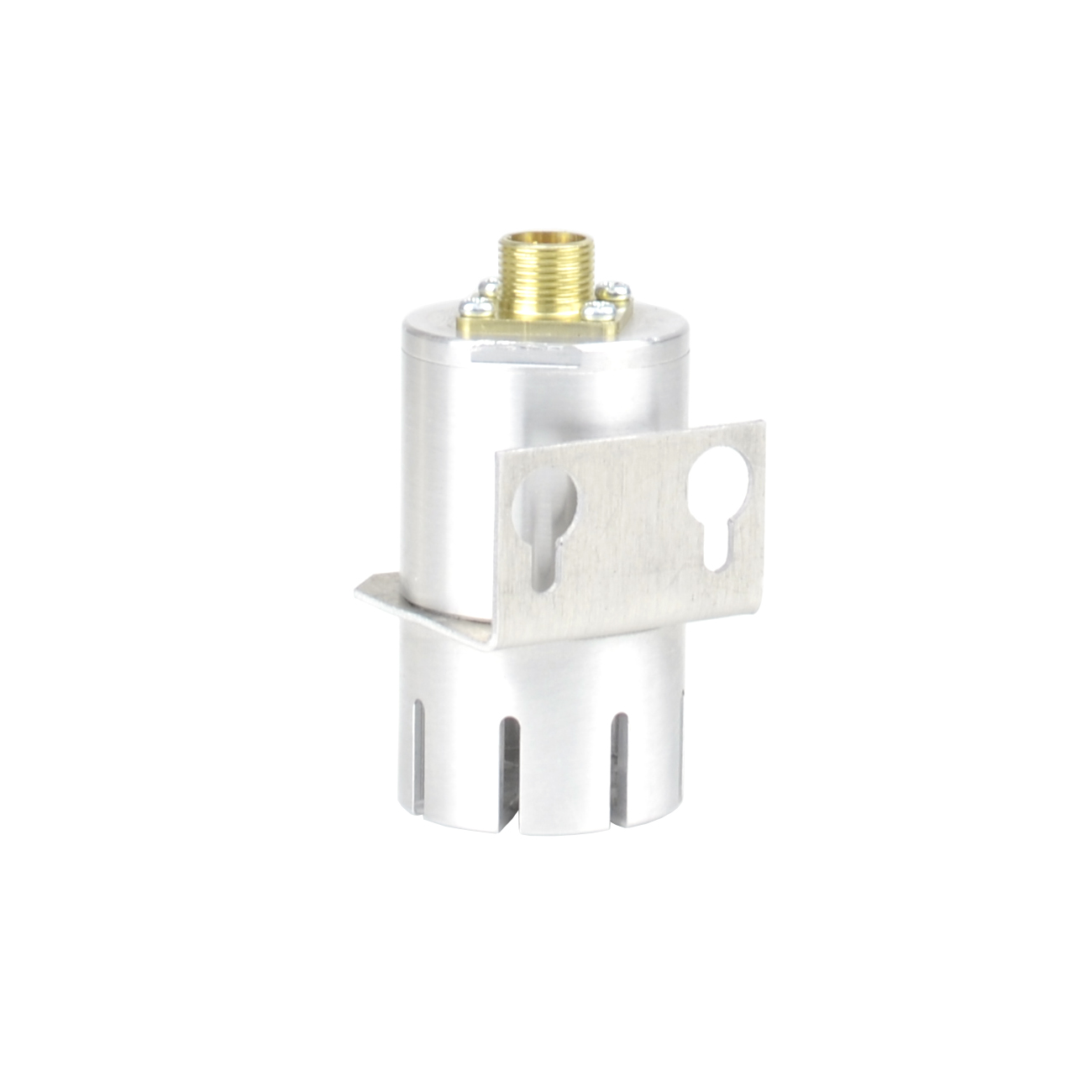

- выносной преобразователь (вкладка "комплектация")
- протокол Modbus RTU

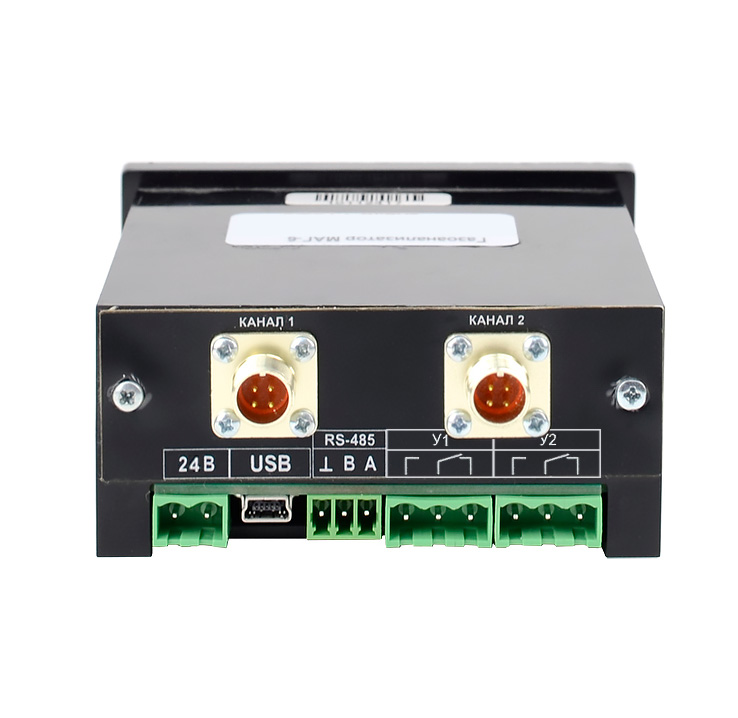

- интерфейсы: USB, RS-485
- внутренняя память до 8000 точек
- 2 реле
Области применения:
| Диапазон измерения объемной доли диоксида углерода — вариант 1, % | от 0 до 1 |
| Диапазон измерения объемной доли диоксида углерода — вариант 2, % | от 0 до 10 |
| Диапазон измерения объемной доли диоксида углерода — вариант 3, % | от 0 до 100 |
| Диапазон измерения объемной доли кислорода — вариант 1, % | от 0 до 21 |
| Диапазон измерения объемной доли кислорода — вариант 2, % | от 0 до 30 |
| Диапазон измерения объемной доли кислорода — вариант 3, % | от 0 до 100 |
| Диапазон измерения массовой концентрации монооксида углерода, мг/м3: | от 0 до 500 |
| Диапазон измерения массовой концентрации аммиака, мг/м3 | от 0 до 70 |
| Диапазон измерения массовой концентрации сероводорода, мг/м3 | от 0 до 140 |
| Диапазон измерения массовой концентрации диоксида серы, мг/м3 | от 0 до 50 |
| Диапазон измерения массовой концентрации диоксида азота, мг/м3 | от 0 до 20 |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % | ±(0,02+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % | ±(0,1+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 100,0 %, % | ±(2,5+0,1·Cвх) |
| Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 21,0 %, % | ±0,2 |
| Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % | ±0,4 |
| Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % | ±1,0 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % | ±25 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 | ±0,5 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % | ±25 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород | ±1,6 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан, монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — диоксид углерода | ±0,7 |
| Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, метан | 30 |
| Номинальное время установления показаний Т0,9ном, с — сероводород, диоксид серы, диоксид азота | 60 |
| Номинальное время установления показаний Т0,9ном, с — аммиак | 180 |
| Номинальное время установления показаний Т0,9ном, с — диоксид углерода | 40 |
| Рекомендуемый расход анализируемого газа, л/мин | 0,1-0,5 |
| Время прогрева газоанализатора, мин, не более | 5 |
| Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности | ±0,5 |
| Количество точек автоматической статистики | до 8000 |
| Напряжение питания | 220В |
| Потребляемая прибором мощность, Вт, не более | 6 |
| Интерфейс связи с компьютером | USB, RS-485 |
| Длина линии связи RS-485, м, не более | 1000 |
| Нагрузочная способность реле | 7А при 220В |
| Токовый выход: | |
| - диапазон изменения выходного тока, мА | 4…20; 0…5; 0...20 |
| - дискретность изменения выходного тока, мкА | 19.5; 4.9; 19.5 |
| - максимальное сопротивление нагрузки, Ом | 300; 1000; 300 |
| Масса измерительного блока, кг, не более | 0,5 |

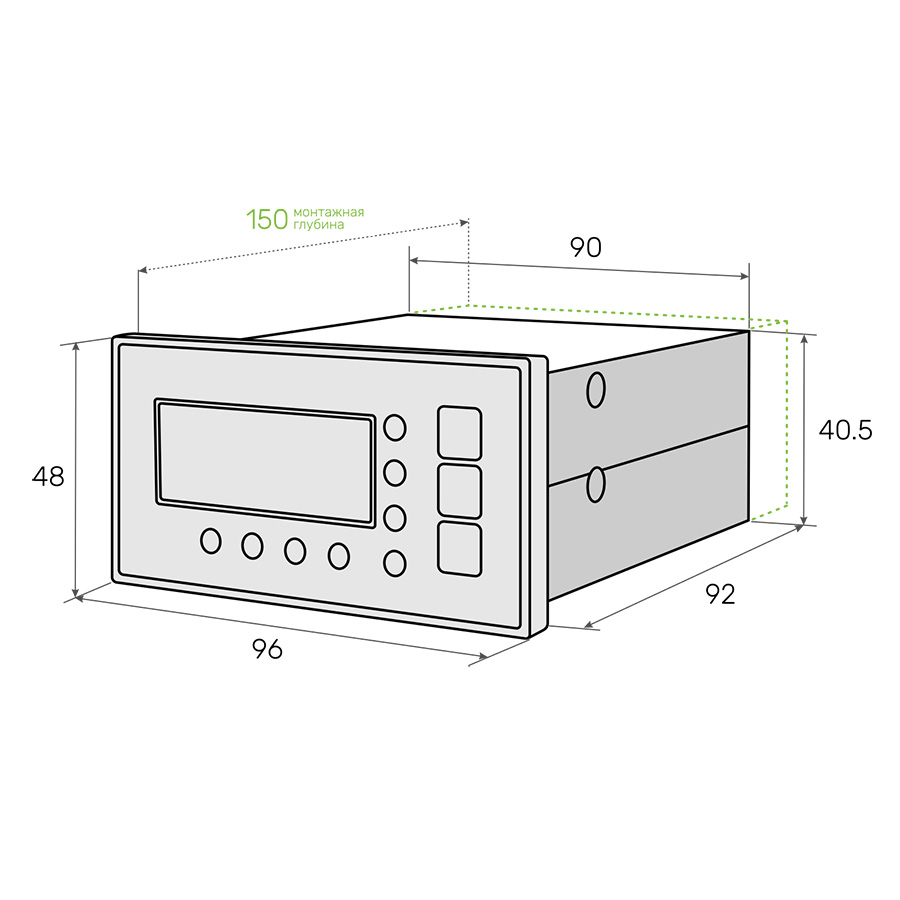

| Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более | 100х50х115 |
| Масса первичного преобразователя, кг, не более | 0,4 |
| Габаритные размеры первичных преобразователей, мм, не более | 130х90х35 |
| Напряжение питания барьера, В | 9-12 |
| Максимальное напряжение искроопасной цепи (Um), В | <~250 (50 Гц) |
| Максимальное выходное напряжение барьера (U0), В | 5 В |
| Максимальный выходной ток барьера (I0), мА, | ≤ 500 |
| Максимальная выходная мощность барьера (P0), Вт | ≤ 2.5 |
| Максимальная внешняя емкость (С0), мкФ | ≤ 0.8 |
| Максимальная внешняя индуктивность (L0), мГн | ≤ 0.1 |
| Электрическая прочность гальванической развязки, кВ | 1.5 |
| Масса искрозащитного барьера, кг, не более | 0.2 |
| Габаритные размеры барьера, мм, не более (длина, ширина, высота) | 90х65х22 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч (без учета срока службы сенсоров) | 15000 |
| Рабочие условия: | |
| - температура воздуха, ˚С | от -20 до +40 |
| - относительная влажность, % (без конденсации влаги) | от 10 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Назначение
Газоанализатор многокомпонентный МАГ-6 (исполнения МАГ-6 Щ-1, МАГ-6 Щ-2, МАГ-6 Щ-1-В и МАГ-6 Щ-2-В) (далее газоанализатор)) предназначен для измерений объемной доли кислорода, диоксида углерода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, диоксида серы в воздухе рабочей зоны (любые 4 компонента из 8 для каждого измерительного преобразователя).
Газоанализатор МАГ-6 Щ-Х-В относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.
Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Достоинства
- возможность исполнения прибора с питанием 12...24 В;
- селективность измерений;
- возможность измерений в подвижных и неподвижных газовых средах;
- связь с компьютером по интерфейсам: USB, RS-485
- протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
- наличие 2 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- звуковая и световая сигнализация;
- возможность объединения приборов в измерительную сеть;
- щитовое исполнение;
Базовый комплект поставки:
- блок измерения и индикации в необходимом конструктивном исполнении;
- свидетельство о поверке;
- РЭ и паспорт.
