Специальное исполнение преобразователей температуры и влажности ИПВТ-03-03,04,06-ПС, измерителей влажности и температуры с аналоговым (4….20, 0….20, 0.…5 мА) и цифровым (RS-485) выходами ИВТМ-7 Н-03,04,06-ПС отличается наличием регулируемого подогрева сорбционно-емкостного сенсора влажности, предназначенного для предотвращения выпадения конденсата на влагочувствительном слое сенсора.
Пределы дополнительной погрешности измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур ± 0,2 %/°С
- ИВТМ-7 Н-02 — для измерений при температуре от - 45 °С до +120 °С. Пластмассовый корпус со штырем длиной (170, 250 мм). Температура корпуса зонда не должна превышать 60 °С
- ИВТМ-7 Н-04 — для измерений при температуре от - 45 °С до +120 °С. Корпус из дюраля Д16Т, зонд выполнен в виде «штыря» длиной (180, 300, 500, 1000 мм). Температура корпуса зонда не должна превышать 60 °С
- ИВТМ-7 Н 05-1В — (на основе терморезисторов) для измерения только температуры в диапазоне от - 45 °С до +150 °С длиной (200, 300, 500 мм), ручка — пластик. Температура корпуса зонда не должна превышать 60 °С
- ИВТМ-7 Н-06 — для измерений при температуре от - 45 °С до +120 °С. В металлическом корпусе погружного типа для измерений в гермообъемах (с резьбой М16 либо М20), диаметром 6 мм и длиной (40, 200, 300, 500, 1000 мм)
- ИВТМ-7 Н-14 — изготавливается в пылевлагозащищенном корпусе с классом защиты IP-54, измерения температуры в диапазоне от - 45 °С до +120 °С
- Исполнения ИВТМ-7 Н-(02,04,06,14)-Ф – с расширенным диапазоном измерения температуры от - 60 до +120 °С.
- ИПВТ-03-02 — зонд-штырь из металла различной длины (170, 250, 400 мм) с пластиковой ручкой (корпус ручки не должен нагреваться выше 60 °С) для осуществления измерений при t от - 45 °С до +120 °С
- ИПВТ-03-04 — зонд-штырь из металла длиной (300, 500, 1000 мм) для измерений при t от - 45 °С до +120 °С. Рекомендуем для мониторинга влажности/температуры в расстоечных камерах на хлебокондитерских комбинатах, при осуществлении процесса сушки пиломатериалов на заводах по деревообработке
- ИПВТ-03-04-Б — для анализа температурно-влажностного режима в гипербарических барокамерах при t от - 45 °С до +120 °С
- ИПВТ-03-05 — металлический зонд для измерений только температуры в диапазоне от - 45 °С до +150 °С длиной (200, 300, 500 мм), ручка — металл либо пластик. Температура корпуса зонда не должна превышать 60 °С. ИПВТ-03-05-1В (П) — исполнение прижимного типа в виде «зонда-монеты».
- ИПВТ-03-14 — изготавливается в пылевлагозащищенном корпусе с классом защиты IP-54, измерения температуры в диапазоне от - 45 °С до +120 °С
- Исполнения ИПВТ-03-(02,04,05,06,09,14)(-ПС) -Ф – с расширенным диапазоном измерения температуры от - 60 до +120 °С.
В диапазоне измерения относительной влажности от 0 до 60% погрешность не превышает ± 1%
Со степенью пылевлагозащиты IP54 выпускаются следующие приборы:
- Измерители влажности и температуры ИВТМ-7 Н-14
- Измерительные преобразователи ИПВТ-03-14
- Газосигнализаторы ТГС-3
- Портативные газоанализаторы МАГ-6 П-К, МАГ-6 П-Т
Количество приборов для контроля микроклимата складских комплексов определяется размерами, количеством отдельных помещений: зон хранения, логистики и других. Для формирования оптимальной системы контроля необходимо произвести анализ распределения температуры и относительной влажности на объекте (картирование). По результатам картирования выявляются самые критичные точки, где и размещаются приборы контроля. Вы можете выполнить такие измерения самостоятельно или обратиться к услугам специалистов, выполняющих профессиональное картирование склада.
Причина №1. Часто проблема возникает из-за того, что из предложенного списка моделей термогигрометров в EVL неправильно выбран прибор или ваша версия EVL устарела. Необходимо установить актуальную версию EVL. Для этого обратитесь в нашу службу поддержки.
Причина №2. Сброс даты/времени из-за отключения питания. При пропадании питания происходит сброс настроек даты и времени, что делает невозможным ведение актуальной статистики. Важно следить за разрядом батареи/аккумулятора приборов, при этом перед заменой съемных источников питания необходимо перенести накопленную статистику на компьютер и уже затем производить замену.
Причина №2. Дефект SD карты (ИВТМ-7 М 6). К сожалению, такое случается – замените карту на новую.
Необходимо установить актуальную версию EVL. Для этого обратитесь в нашу службу поддержки.
При пропадании питания происходит сброс настроек даты и времени, что делает невозможным ведение актуальной статистики. Важно следить за разрядом батареи/аккумулятора приборов, при этом перед заменой съемных источников питания необходимо перенести накопленную статистику на компьютер и уже затем производить замену.
Как правило, причина заключается в том, что в месте расположения измерительного зонда (сенсора влажности) не стабилизировалась температура, влияющая на показания относительной влажности измеряемой среды. Обратите внимание на наличие потоков воздуха в месте измерения.
Время работы термогигрометров ИВТМ-7 от аккумуляторов определяется моделью прибора. Исполнения ИВТМ-7 М1, М2, М3, М5, М6, М6-1 могут проработать без зарядки до года. Время работы ИВТМ-7 М4 и ИВТМ-7 М4-1 сильно зависит от условий прохождения радиосигнала и настроек параметров радиосвязи – в идеальных условиях время работы составляет до полугода. Регистраторы ИВТМ-7 Р-02 и ИВТМ-7 Р-03 при периоде записи измерений 10 минут так же могут проработать до полугода.
Следует отметить, что при температуре эксплуатации отличной от комнатной (20 ± 5 °С) время работы гигрометров может сильно снижаться – до 50% от указанных выше значений, что связано с особенностями аккумуляторных батарей.
Профессиональные термогигрометры серии ИВТМ-7 являются сертифицированным средством измерения и поставляются с поверкой аккредитованной организации Госстандарта, подтверждающей их заявленные метрологические характеристики. Приборы измеряют влажность с высокой точностью с помощью сорбционно-емкостного сенсора, позволяющего достичь лучших характеристик при измерениях влажности воздушных и газовых сред. В термогигрометрах реализованы измерение температуры и автоматическая корректировка показаний влажности от температуры в широком диапазоне от -45 до +60 °С. Эксплуатация ИВТМ-7 не требует трудоемких затрат и предварительной подготовки прибора. Прибор готов к работе сразу после включения. Важным условием для получения достоверных измерений является стабилизация температуры, которую показывает термогигрометр, т. к. значение относительной влажности зависит от температуры измеряемой среды, а она может быть разной даже в одном маленьком помещении из-за наличия потоков воздуха.
Почему же лучше использовать термогигрометр ИВТМ-7 для измерения влажности и температуры газовых сред? Ответ заключается в сравнении метрологических характеристик термогигрометра и психрометра.
Прибор |
Диапазон измерения относительной влажности, % |
Абсолютная погрешность измерений влажности, % |
Температурный диапазон измерений влажности, °С |
Диапазон измерений температуры, °С |
ИВТМ – 7 |
0…99 |
± 2 |
- 40…+ 50 |
- 45…+ 60 |
ВИТ-1 |
20…90 |
± (5…7) |
+ 5…25 |
0…25 |
ВИТ-2 |
20…90 |
± (5…7) |
+ 20…40 |
+ 15…40 |
Кроме этого, эксплуатация психрометра связана с множеством сложностей и условий, которые влияют на результаты измерений. Психрометрический метод основан на зависимости между влажностью воздуха и разностью показаний сухого и мокрого термометров. При работе с психрометром надо использовать психрометрические таблицы или графики, следить за поддержанием увлажнения, чистотой и плотным контактом с термочувствительным элементом увлажняющего фитиля, использовать дистиллированную воду, постоянно контролировать скорость воздуха, которая должна соответствовать указанной в руководстве по эксплуатации психрометра. Психрометры также чувствительны к загрязнениям исследуемого газа. Эти особенности, усложняющие применение и приводящие к значительным искажениям результатов измерений, явились причиной того, что гигрометры, основанные на других методах измерения влажности, активно вытесняют психрометры из эксплуатации.
Обращаем Ваше внимание, что показания термогигрометра и психрометра особенно сильно могут отличаться в зимнее время года. Психрометры имеют ограничения по температуре и измеряемой относительной влажности (см. таблицу), а также особенности обслуживания и эксплуатации, которые необходимо четко соблюдать и учитывать. Например, при недостаточной аспирации воздуха погрешность измерения значительно увеличивается, что особенно заметно при измерениях в помещениях с низкой влажностью, которая характерна для отопительного сезона (может быть меньше 20%, а это предел измерений для психрометра).
Термогигрометры ИВТМ-7 обладают неоспоримыми преимуществами при измерениях влажности благодаря их метрологическим характеристикам и простоте эксплуатации. Дополнительную сравнительную информацию по измерениям с помощью термогигрометров ИВТМ-7 и психрометров ВИТ смотрите в видеоролике:
Вероятно, в Eksis Visual Lab выбран не правильный тип прибора. Термогигрометры ИВТМ-7 модификаций «М 6» выпускаются в 3-х вариантах исполнений: ИВТМ-7 М 6, ИВТМ-7 М 6-Д, ИВТМ- 7 М 6-1, ИВТМ- 7 М 6-Д-1. Следует проверить правильность выбора типа прибора согласно точного наименования прибора в паспорте.
- Выбираем необходимый канал управления, входим в настройки.
- Устанавливаем режим работы канала управления h_ct (стабилизация с гистерезисом только для реле);
- Выбираем канал измерения для стабилизации c_ch;
- Устанавливаем величину гистерезиса hESt (3 оС);
- Устанавливаем значение измеряемого параметра для стабилизации (20 оС):
- входим в пункт Prog (Pro9);
- выбираем PSEt;
- задаем в St 1 значения 20 оС и время 0 (требуются значения только первого шага программы)
Настройка завершена. На индикаторе при выборе канала управления должно отображаться заданное значение для стабилизации.
Причина скорее всего в том, что на Вашем ПК не установлен, или неправильно установлен драйвер. В зависимости от типа, прибор должен опознаться компьютером как:
1) Виртуальный COM-порт (приборы ИВТМ-7Н-17, ПКГ-4-СО/К-Х-1, ТТМ-2-02-01)
Скачать драйвер для WinVista / Win7

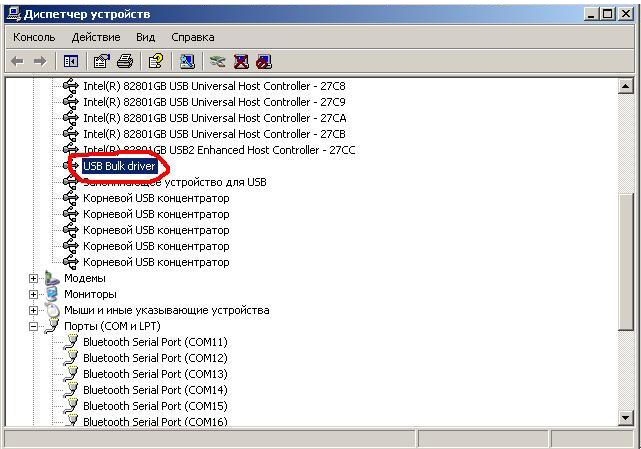

2) USB Bulk устройство (Приборы ИВТМ-7/Х...-Т, ИВГ-1/Х...-Т, ПКГ-4/Х...-Т)
Установка драйвера может считаться успешной, если в Диспетчере устройств вашего ПК отобразились подключенные устройства, соответствующие рисункам ниже

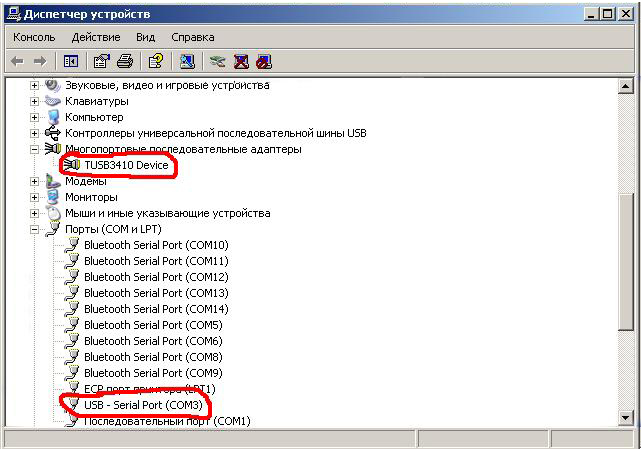

Для Виртуального COM-порта (Win XP): рисунок
Для Виртуального COM-порта (Win 7): рисунок
