Контроль микровлажности в газах – одна из ключевых задач для обеспечения безопасности технологических процессов. Регулярные замеры влажности особенно актуальны для систем подготовки сжатого воздуха, газовых трасс, пневматического оборудования и осушителей. К универсальным решениям для оперативного и высокоточного контроля содержания влаги относят портативные гигрометры ИВГ-1, способные оперативно определять влагу в °C по точке росы и в ppm (частях на миллион).
Измерительные возможности ИВГ-1
Гигрометр ИВГ-1 предназначен для определения низких концентраций водяных паров в неагрессивных газах. Его ключевая особенность – возможность измерения микровлажности сразу в двух представлениях:
- точка росы (°C) – температура, при которой парциальное давление водяного пара достигает насыщения. Применяется для оценки реального содержания влаги при заданных условиях;
- концентрация в ppm – выражение влагосодержания в виде массовой или объемной доли влаги в газе.
Гигрометры ИВГ-1 комплектуются выносными измерительными преобразователями ИПВТ-08, благодаря встроенному датчику измерения точки росы, прибор обеспечивает высокую точность (до ±2 °C по точке росы) при определении микровлажности в диапазоне от -80 °C до 0 °C.
Применение ИВГ-1 в промышленности
- Подготовка сжатого воздуха
Измерение точки росы сжатого воздуха критически важно для обеспечения работы пневматических систем, автоматики, упаковочных машин. Влага вызывает коррозию, снижение ресурса оборудования и сбои в технологических процессах. Гигрометр ИВГ-1 используется для контроля эффективности работы холодильных или адсорбционных осушителей, позволяя своевременно выявить деградацию осушающих материалов или неисправность дренажей.
- Контроль в газораспределительных и газоразделительных системах
В установках подготовки технических газов (азот, аргон, гелий) важно поддерживать минимальный уровень влаги для обеспечения качества технологических процессов. ИВГ-1 позволяет производить анализ точки росы газа на всех этапах: от входного контроля до выхода на линию.
- Эксплуатация осушителей
Датчик точки росы для осушителя основной инструмент контроля правильной работы системы. Портативный ИВГ-1 удобно использовать для периодического оперативного контроля влажности газов – без демонтажа трубопроводов или остановки производственного процесса.
Конструкция и особенности эксплуатации

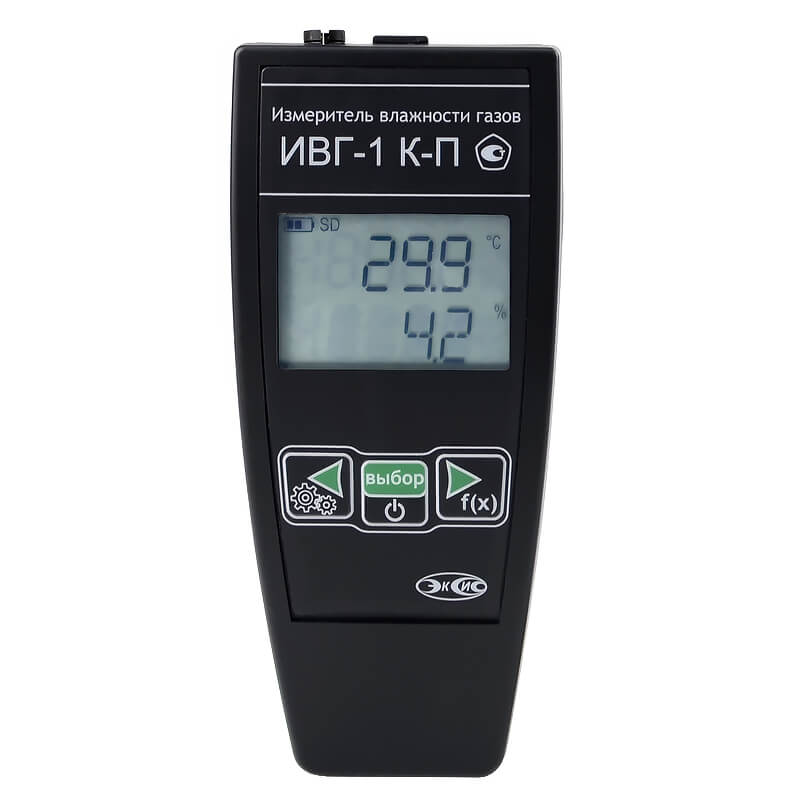

В зависимости от модификации портативные приборы серии ИВГ-1 выполнены в пластмассовом или металлическом корпусе, имеют цифровой или сенсорный дисплей с четкой индикацией, автономное питание и удобную навигацию. Подключение к газовой линии осуществляется как с помощью прямой врезки датчика в линию через бобышку, либо с использованием байпаса через проточную камеру со штуцерами. Штуцеры могут быть выполнены с резьбовыми соединениями или под установку быстросъемных фитингов.
Профессиональный анализатор точки росы автоматически проводит коррекцию по температуре и атмосферному давлению, что особенно важно при работе в полевых условиях. Настройки калибровки позволяют работать с различными типами газов, включая сжатый воздух, азот, кислород.
Технологические рекомендации по измерению
Чтобы обеспечить точность результатов, необходимо соблюдать несколько правил:
- Перед измерением выполнить продувку линии – остаточная влага может искажать данные.
- Обеспечить требования по чистоте пробы (отсутствие частиц пыли, масла).
- Температура газа должна быть стабильной; желательно избегать конденсации.
- При использовании датчиков измерения точки росы необходимо учитывать влияние фактического давления газа.
Заключение
Измерители влажности газов ИВГ-1 от АО «ЭКСИС» успешно применяются в отраслях, где критично даже минимальное отклонение во влагосодержании по точке росы. При грамотной эксплуатации и регулярному сервисному обслуживанию анализатор точки росы ИВГ-1 становится незаменимым элементом системы контроля качества и надежности оборудования.
