Контроль микровлажности в газообразных средах – одна из важнейших задач в таких отраслях, как нефтехимия, энергетика, фармацевтика и микроэлектроника. Даже незначительное количество влаги может существенно повлиять на физико-химические свойства газа, вызвать образование конденсата, коррозию трубопроводов и нарушение хода технологических процессов. Особенно это критично при использовании осушенных и чистых газов, где влагосодержание отслеживается с точностью до миллионных долей, или ppm. В таких случаях применяют специализированные устройства – анализаторы точки росы, или профессиональные гигрометры микровлажности.
Одним из эффективных решений в этой категории являются портативные приборы серии ИВГ-1 Н-И, разработанные АО «ЭКСИС».
Принцип действия и измеряемые параметры

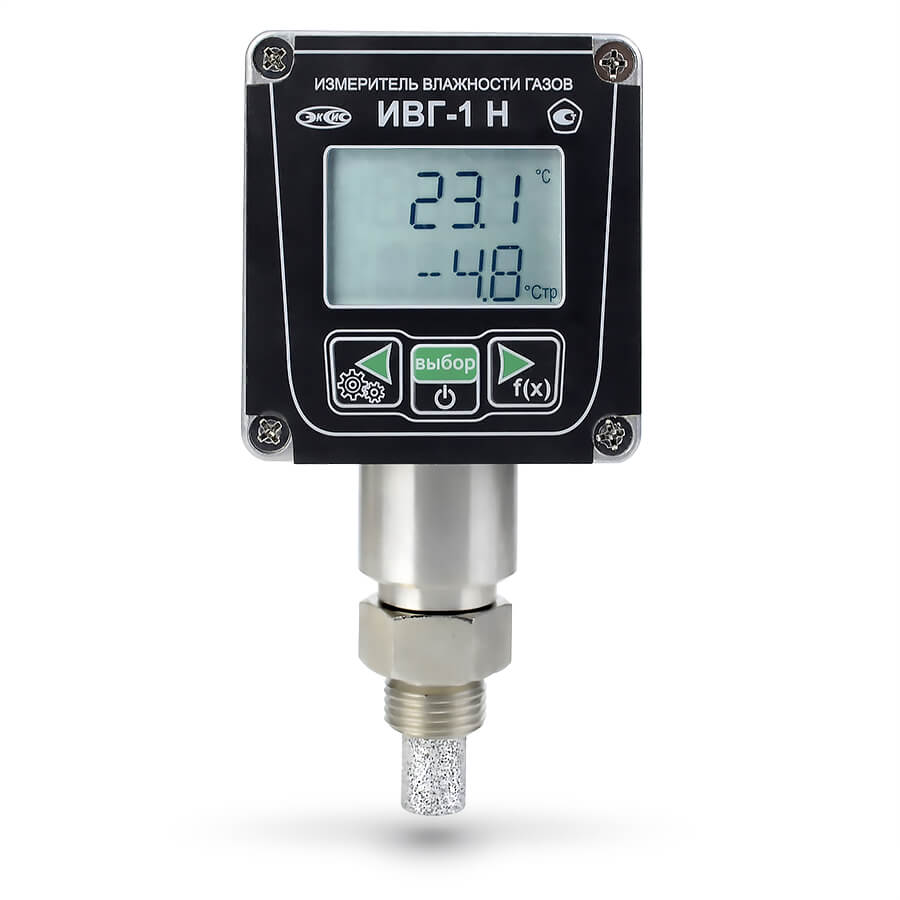

Гигрометры ИВГ-1 Н-И предназначены для измерения точки росы сжатого воздуха и других неагрессивных газов, включая азот, аргон, элегаз, водород, гелий. Приборы работают в диапазоне от -80 до 0 °C по точке росы, что позволяет контролировать влажность в широком спектре технологических задач.
Основной измерительный элемент прибора – емкостный сорбционный сенсор, также являющийся разработкой АО «ЭКСИС». Его ключевая особенность – высокая чувствительность к низким концентрациям водяных паров. Он может дополняться системой подогрева, что особенно важно при работе с гигроскопичными примесями или в условиях конденсации.
Прибор также оснащен платиновым терморезистором для измерения температуры газа. В гигрометре реализованы пересчет значений и отображение результатов в различных единицах: °C по точке росы, относительная влажность (%), абсолютное влагосодержание (г/м³) или объемные ppm. Такая функциональность делает ИВГ-1 Н-И универсальным датчиком измерения точки росы и температуры одновременно.
Конструктивные особенности и исполнение

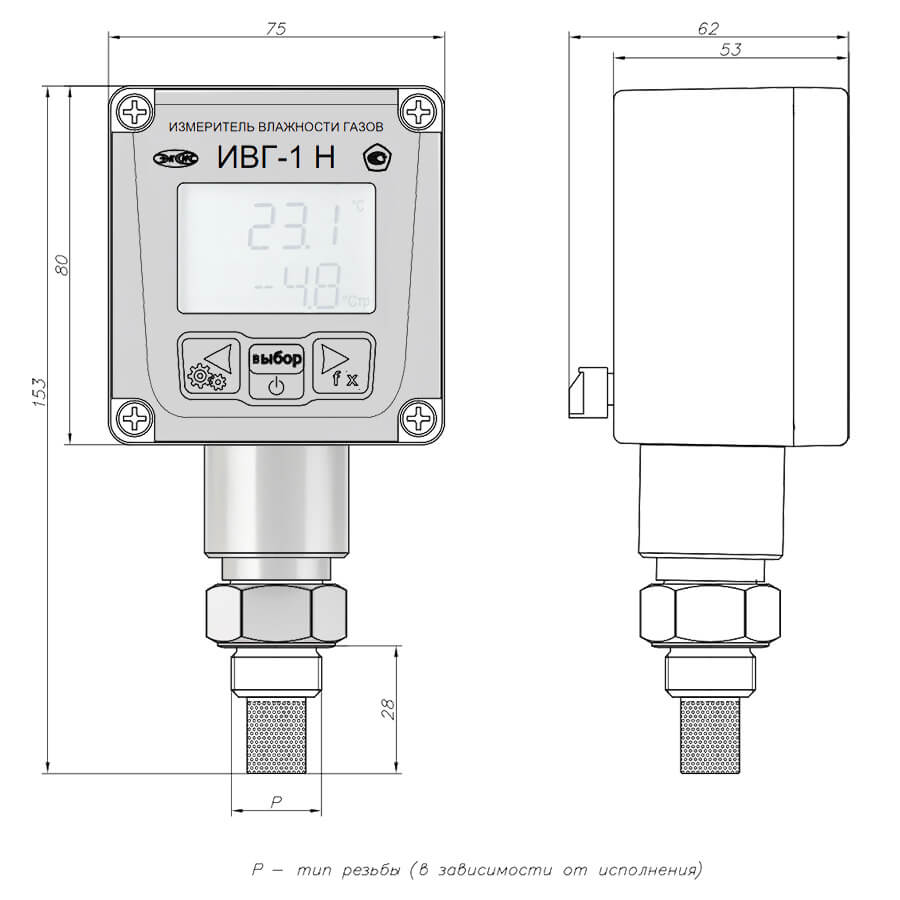

Гигрометры ИВГ-1 Н-И выпускаются в модификациях для максимального рабочего давления: до 25, 160 и 400 атм. Все версии обеспечивают надежную работу при температуре окружающей среды от -20 до +40 °C и влажности от 10 до 95 %. Металлический корпус с защитой IP54 допускает эксплуатацию в цеховых и полевых условиях. Для использования во взрывоопасных зонах предусмотрено исполнение ИВГ-1 Н-В-И с искрозащитным барьером БИ-1П.
Подключение к газовой среде реализуется через резьбовые соединения (М20×1,5, G1/2 и др.), возможна установка камеры проточного типа. Это особенно удобно при использовании датчика точки росы для осушителя, адсорбера или холодильной установки, где необходим непрерывный поток газа через зону измерения.
Индикация, интерфейсы и настройка
Информационный ЖК-дисплей гигрометра отображает результаты с частотой 1 Гц. Пользователь может в реальном времени переключать единицы измерения, адаптируя прибор под текущую задачу. ИВГ-1 Н-И имеет аналоговый выход (0…20 мА, 4…20 мА или 0…5 мА) и цифровой интерфейс RS-485 с поддержкой протокола Modbus RTU. Скорость передачи данных варьируется от 4800 до 38400 бит/с.
С помощью встроенного меню или через программное обеспечение Eksis Visual Lab можно выполнить настройку сетевого адреса, токового диапазона, а также активировать коррекцию показаний в зависимости от текущего давления газа. Это важно при пересчете микровлажности, поскольку влагосодержание по точке росы зависит от парциального давления водяного пара, что требует учета условий эксплуатации.
ПО и дистанционный мониторинг
Программное обеспечение EVL позволяет подключать как один, так и несколько приборов, объединяя их в сеть, вести запись, архивирование и анализ полученных данных. В профессиональной версии ПО EVL доступна визуализация в реальном времени, анализ превышений пороговых значений, а также интеграция с другими приборами, поддерживающими Modbus.
Система мониторинга поддерживает веб-доступ и уведомления о событиях через СМС, e-mail и мессенджеры, что особенно актуально при использовании гигрометров как элементов систем автоматизированного анализа микровлажности с удаленным доступом.
Практическое применение и задачи
Гигрометры ИВГ-1 Н-И востребованы в следующих направлениях:
- контроль остаточной влажности при получении и транспортировке газов;
- мониторинг в линиях осушки и кондиционирования воздуха;
- контроль микровлажности в адсорберах и холодильниках;
- лабораторные измерения и проверка газов в баллонах;
- наладка и обслуживание технологического оборудования на объектах энергетического комплекса, а также в химическом и фармацевтическом производстве.
В частности, такие приборы незаменимы там, где критична влага по точке росы, например, при производстве электроники, синтетических полимеров и медицинских препаратов.
АО «ЭКСИС» – ведущий производитель контрольно-измерительных приборов с более чем 20-летним опытом. Производство сенсоров и приборов осуществляется в России, что обеспечивает полную доступность сервиса и поддержку при эксплуатации. Продукция компании широко используется на объектах системообразующих компаний и на других крупных предприятиях.
Заключение
Современные переносные гигрометры ИВГ-1 Н-И – это надежный инструмент для инженерного контроля влажности на уровне ppm. Точное измерение точки росы сжатого воздуха, гибкость настройки, совместимость с системами автоматизации и надежная работа в промышленных условиях делают эти приборы востребованными в различных технологических задачах. А отечественное производство и сервисная поддержка позволяют обеспечить не только эффективность, но и устойчивую эксплуатацию прибора в течение многих лет.
