Профессиональный контроль влажности газов необходим в широком спектре процессов и операций. Количество водяных паров в газовой смеси влияет на качество выполняемой работы, характеристики изделий, сохранность продукции, стабильность и исправность электрооборудования. Поэтому для определения микровлажности газовых сред и регулярного контроля концентрации водяного пара промышленные предприятия используют специализированное оборудование – гигрометр влажности воздуха ИВГ-1, оснащенный TFT-дисплеем.
Назначение и достоинства приборов
Гигрометры ИВГ-1 предназначены для работы преимущественно с неагрессивными технологическими газами – кислородом, водородом, гелием, азотом и пр. Стационарные приборы используют для непрерывного и точного измерения уровня влагосодержания в воздухе, элегазе, природном газе и других рабочих средах. Цифровой гигрометр, оснащенный цветным графическим TFT-дисплеем с сенсорным управлением, подходит для круглосуточного мониторинга температурно-влажностного режима на объекте. Также прибор выполняет функцию регулирования и регистрации показателей.
Линейка стационарных гигрометров ИВГ-1 с TFT-дисплеем обладает множеством преимуществ:
- простой, эффективный и интуитивно понятный интерфейс, позволяющий без труда выполнять настройку приборов, проводить замеры, просматривать и анализировать статистику;
- наличие цветного сенсорного дисплея с диагональю 3, 5 или 7 дюймов, в зависимости от выбранного варианта исполнения гигрометра;
- возможность выбора одноканального и многоканального измерителя – модификации гигрометров предусматривают от 1 до 8 измерительных каналов;
- гигрометры поставляются как в пластмассовом, так и в металлическом корпусе со взрывозащитой (исполнения «В»);
- увеличенный объем внутренней памяти;
- поддержка интерфейсов USB, RS-232, RS-485, Ethernet, протокола Modbus RTU, позволяющих применять гигрометры в сложных автоматизированных системах управления;
- возможность пересчета значений микровлажности в % относительной влажности, ppm, г/м3;
- возможность подключения до 8 измерительных преобразователей, а также датчика давления;
- одновременный расчет и индикация параметров влажности, температуры и давления исследуемой среды, дополнительное обозначение даты и времени измерений;
- возможность настройки цветовой гаммы дисплея для удобного считывания показаний и простоты управления технологическими процессами.
Конструктивные особенности и принцип работы гигрометров ИВГ-1
Основа работы гигрометров ИВГ-1 заключается в зависимости диэлектрической проницаемости влагочувствительного слоя сорбционно-емкостного сенсора от влажности измеряемой среды. Сигнал с сенсора в режиме реального времени поступает в управляющий микроконтроллер, где обрабатывается и преобразуется в результат измерений.

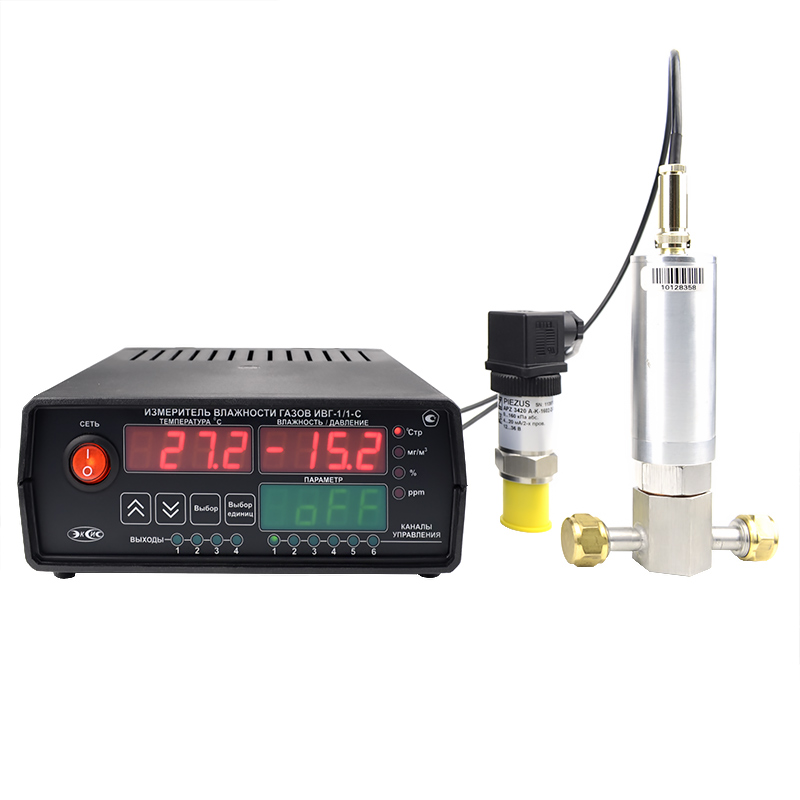

Конструкция гигрометра представлена несколькими элементами:
- стационарным блоком измерения;
- измерительным преобразователем;
- соединительным кабелем, позволяющим размещать прибор на значительном расстоянии от контрольной точки.
На лицевой панели блока измерения располагается цветной графический TFT-дисплей, с помощью которого индицируются контролируемые показатели, а также осуществляется сенсорное управление гигрометром. Такой экран обеспечивает оптимальный уровень яркости, отличается быстрым откликом и не мешает восприятию выводимой на дисплей информации. Примером гигрометров с TFT-дисплеем служит серия ИВГ-1 /Х-Т: ИВГ-1 /Х-Т-4Р-2А-Е, ИВГ-1 /Х-Т-4Р-2А и ИВГ-1 /X-T-YP-ZA.
Применение гигрометров с TFT-дисплеем
Стационарный гигрометр с выносным датчиком и современным жидкокристаллическим дисплеем выполняет функции измерителя, регистратора и регулятора, благодаря чему находит широкое применение:
- на сельскохозяйственных предприятиях;
- в лечебно-профилактических учреждениях и фармацевтических компаниях;
- в гидрометеорологических центрах;
- на предприятиях нефтегазовой отрасли;
- в химическом производстве;
- на объектах топливно-энергетического комплекса;
- в работе автомобильных газонаполнительных компрессорных станций;
- в пищевой промышленности;
- при строительно-монтажных работах;
- на предприятиях микроэлектроники и т. д.
