Виды приборов для измерения температуры в промышленных и лабораторных условиях

Виды приборов для измерения температуры в промышленных и лабораторных условиях
Измерение температуры значимо во многих технологических процессах. Профессиональные термометры применяются в нефтегазодобыче, химическом производстве, медицине, строительстве, метеорологии, сельском хозяйстве и т. д.В статье рассмотрены основные виды термометров, используемые в промышленных и научных отраслях.

Современное приборостроение предлагает широкий ассортимент измерителей температуры – приборы имеют разнообразную конфигурацию, принцип действия и сферы эксплуатации. Профессиональные и точные термометры незаменимы практически в любом направлении деятельности: их используют для контроля климатических показателей, при исследовании состояния материалов, оценке свойств веществ. Термометры также востребованы в быту и повседневной жизни, но особое распространение они получили в промышленности и науке.

Применение термометров в промышленности и лабораториях

В промышленных отраслях, таких как металлургия, целлюлозно-бумажное производство, земледелие, фармацевтика, животноводство, термометры необходимы для измерения температуры:

  • жидкостей;
  • растворов;
  • газов;
  • твердых тел;
  • поверхностей;
  • сыпучих материалов;
  • расплавов и т. д.

Профессиональные термометры особенно востребованы на производствах, где необходим контроль температуры сырья, технологического процесса или оценка свойств готовой продукции. К таким объектам относятся предприятия по изготовлению продуктов питания, химические и металлургические заводы, сельскохозяйственные организации и т. д. Контролировать технологические процессы также необходимо и в условиях лабораторных испытаний. Термометры находят применение в лабораториях контроля качества, эколого-аналитических центрах, технологических отделениях предприятий.

В каждой сфере деятельности востребованы определенные типы термометров. Эти измерители различаются по принципу действия и сфере применения.

Принцип действия измерителей температуры

В основе измерения температурных параметров могут лежать различные физические процессы. В зависимости от методики измерений все типы термометров делятся на 2 класса: контактные и бесконтактные.

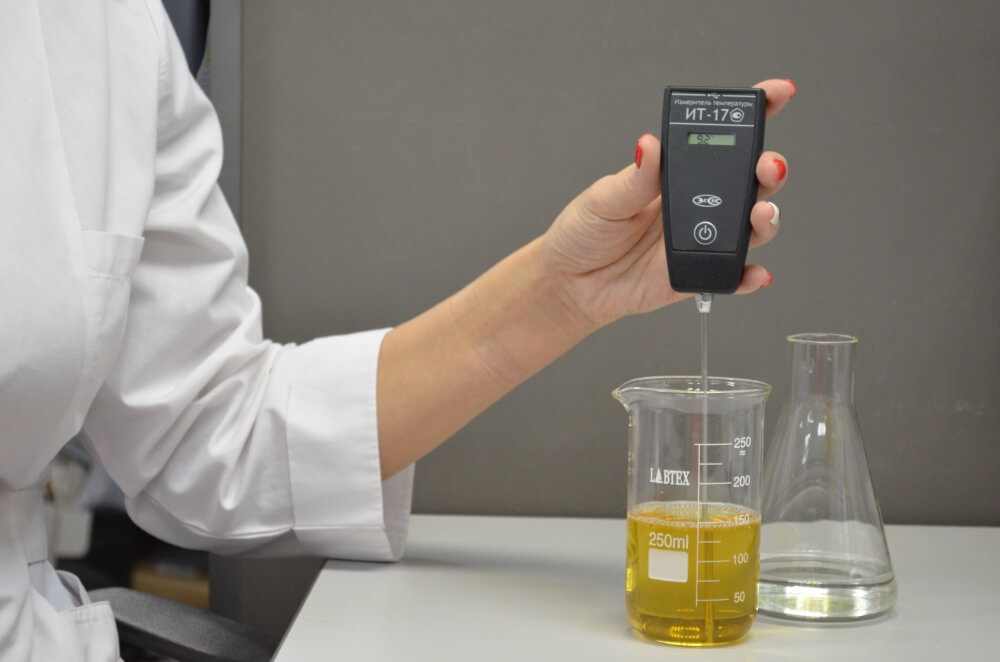

1. Контактные термометры – принцип действия таких приборов основывается на необходимости теплового контакта между датчиком термометра и средой, температура которой измеряется. Термометр с датчиком подходит для работы с газообразными средами, жидкостями, твердыми или сыпучими продуктами;

Контактные термометры по принципу измерения подразделяются на:

  • термометры сопротивления – фиксируют электрическое сопротивление веществ, изменяющееся в зависимости от изменения температуры окружающей среды. Термометр сопротивления состоит из чувствительного элемента и наружной (защитной) арматуры. В качестве материала для чувствительного элемента используют медь и платину. Эти материалы выбраны потому, что на их сопротивление заметно влияет изменение температуры окружающей среды (большой температурный коэффициент сопротивления). Термометры сопротивления часто используют в системах мониторинга и оповещения;
  • электронные термопары – предназначены для измерения термоэлектродвижущей силы, возникающей под действием сгенерированного тока;
  • манометрические – измерения основываются на зависимости температуры от давления газов, давление жидкости или газа меняется при изменении температуры. Чувствительным элементом в таких приборах служит термобаллон, который соединяется с манометром;

2. Бесконтактные - это такие термометры, для измерения которыми нет необходимости в тепловом контакте среды и прибора, а достаточно измерений собственного теплового или оптического излучения измеряемого объекта.

Бесконтактные термометры по принципу измерения подразделяются на:

  • пирометры излучения;
    • радиометры;
    • тепловизоры.
  • pirometr-laboratorniy2.jpg

  • Бесконтактные пирометры – эти измерители, которые считывают тепловое излучение от исследуемых объектов. Приборы с инфракрасными датчиками бывают яркостными (в диапазоне красного света оценивается яркость эталонного объекта и исследуемого материала) и радиационными (мощность теплового излучения преобразуется в показатели температуры).

Классификация термометров по исполнению

В зависимости от материалов, которые применяются в измерительном приборе, термометры бывают:

  • жидкостными – выполняются в виде корпуса с жидкостью, которой свойственно температурное расширение (чаще всего используют ртуть или спирт). Колба с жидкостью оснащается измерительной шкалой. По ней отслеживается движение жидкости, которая при нагревании расширяется, а при охлаждении сжимается;
  • газовыми – принцип работы термометров похож с жидкостными, но в качестве заполняющего вещества в колбе используется инертный газ. Газообразное вещество имеет увеличенный температурный диапазон, что позволяет применять данные термометры при исследовании раскаленных материалов;
  • механическими – основываются на принципе деформации спирали из металла или биметаллической ленты. Такие термометры оснащаются стрелкой и внешне напоминают циферблат часов. Наиболее часто механические термометры используют в автомобилях и специализированной технике;
  • электрическими – измеряют уровень сопротивления металлического проводника (чаще медного или платинового) при разных температурах;
  • термоэлектрическими – в основе высокоточных измерителей лежат два проводника, образующих спай, при нагревании которого возникает термоэлектрический ток;
  • волоконно-оптическими – оптоволоконные датчики, через которые проходит световой луч, под действием температур изменяют свой объем, в это время прибор регистрирует преломление света. Математическая обработка спектрального смещения света дает информацию об измеряемой температуре.
