Влажность технических газов: гигрометры ИВГ-1 для автоматического удаленного контроля и управления

Влажность технических газов: гигрометры ИВГ-1 для автоматического удаленного контроля и управления

Достоверный удаленный контроль влажности технических газов и автоматическое управление этим параметром являются крайне актуальными задачами на современном этапе функционирования многих производственных процессов. Автоматический контроль микровлажности технических газовых сред играет существенную роль для обеспечения эффективного и бесперебойного функционирования высокотехнологичных промышленных процессов и качества выпускаемой продукции в различных областях промышленности, таких как: химическая, металлургическая, энергетическая, приборо- и машиностроительная и другие. Большое внимание уделяется контролю низкого уровня влажности в нефтегазовом комплексе. К техническим газам предъявляются жесткие требования по содержанию влаги, регламентируемые отраслевыми и международными стандартами. При необходимости непрерывного автоматического контроля и регулирования микровлажности технических газов на удалении применяют профессиональные сертифицированные КИП – измерители микровлажности.

Влажность технических газов: гигрометры ИВГ-1 для автоматического удаленного контроля и управления

В настоящее время технические газы нашли своё применение практически в любой сфере промышленной деятельности и не только. Их особенности и характеристики помогают сделать многие процессы более эффективными, надежными и экономичными, а также играют решающую роль в формировании конечного качества продукции. На сегодняшний момент наиболее востребованными промышленными газами являются: сжатый воздух, водород, кислород, пропан-бутан, аргон, гелий, углекислый газ, азот, эле-газ. В современных реалиях, когда необходимо обеспечить работоспособность активно работающих предприятий непрерывного производственно-технологического цикла, одним из путей развития является организация собственного производства технических газов. Для эффективного использования технических газов в том или ином технологическом процессе является обязательным условием контроль их влагосодержания (точки росы), включая автоматические системы удалённого управления и мониторинга производственно-технологическими процессами. Текущая мировая ситуация, охватившая многие страны и затронувшая все сферы деятельности человека, ограничив его передвижение, заставляет оснащать производственные процессы КИП, которые могут управляться дистанционно. Современное развитие интернета даёт возможность управлять работой контрольно-измерительного оборудования на большом удалении оператора от средств измерения и регулирования, которыми являются гигрометры ИВГ-1. Профессиональные высокотехнологичные КИП, такие как сетевые измерители точки росы ИВГ-1 позволяют производить удалённый непрерывный контроль и регулирование микровлажности неагрессивных газовых сред в диапазоне от -80 до 0 °С т.р., а также индицируют их температуру в интервале от -20 до +40 °С.

Сферы АПК, в которых контроль микровлажности газов важен для обеспечения эффективного функционирования технологического процесса и получения высококачественной конечной продукции

  • нефтегазодобывающая и нефтегазоперерабатывающая отрасли;
  • металлургия и металлообработка;
  • полупроводниковая промышленность и микроэлектроника;
  • авиационно-космическая сфера – при контроле состава и свойств газовых сред во время проведения испытаний авиационной техники, реактивных двигателей; при проведении сварочно-окрасочных работ; при осушке технологические газов;
  • энергетика - контроль влажности в технологических газомагистралях;
  • приборо-и машиностроение;
  • пищевое производство;
  • текстильная промышленность;
  • химия, нефтехимия, изготовление бумажной и полиграфической продукции, изделий из керамики, стекла, резины;
  • фармацевтика;
  • телекоммуникации;
  • научно-исследовательская деятельность;
  • и многие др.

Пример работы Eksis Visual Lab.jpg

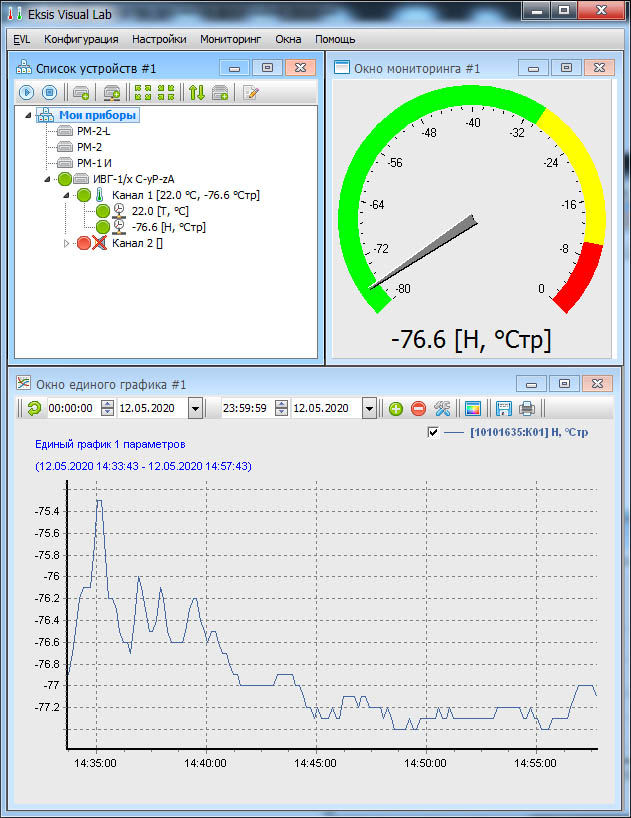

Рис. 1 Пример работы ПО Eksis Visual Lab.

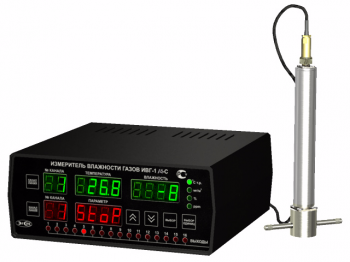

Широкая линейка стационарных гигрометров ИВГ-1 – постоянный, точный контроль и регулирование влажности газовых сред

  • ИВГ-1 /1-С-4Р-2А, ИВГ-1 /2-С-4Р-2А, ИВГ-1 /4-С-8Р-8А – широко востребованные модели в настольном варианте исполнения корпуса со светодиодной индикацией показаний измерений, с возможностью подключения датчика давления, наличие выходных реле позволяет реализовать в приборах функцию управления техпроцессами;
  • ИВГ-1 /1-Щ-YР-ZА, ИВГ-1 /1-Щ, ИВГ-1 /2-Щ2-YР-ZА – компактные модели в щитовом исполнении корпуса для монтажа в щиты и шкафы управления техпроцессами;
  • ИВГ-1 /1-Щ-Д-2Р-2А – с креплением на DIN-рейку для быстрого, лёгкого и удобного монтажа и демонтажа оборудования, малое энергопотребление;
  • ИВГ-1 /8-С-YР-ZА – 8-ми канальный измеритель, выходные реле и аналоговые выходы, автоматическая статистика измеренных параметров;
  • многоканальные версии (1-16 каналов измерений) с сенсорным управлением (цветной графический дисплей – 3, 5, 7 дюймов) в корпусе из пластмассы или металла, со встроенными реле («Р») и/или аналоговыми выходами 4...20 мА (0...5 мА, 0...20 мА) («А»), возможность управления: ИВГ-1 /Х-Т-YР-ZА (Е7") (корпус из металла, 7-ми дюймовый сенсорный экран, технология Ethernet); корпус из пластмассы, 3-х дюймовый сенсорный экран - ИВГ-1 /Х-Т-4Р-2А (3"), ИВГ-1 /Х-Т-4Р-2А (Е3") (с сетью Ethernet).

Гигрометры ИВГ-1 имеют автоматический пересчет в другие единицы влажности (% отн. вл., ppm, мг/м3). Различные варианты исполнения измерительного преобразователя микровлажности ИПВТ-08, которым комплектуются гигрометры, позволяют контролировать точку росы в линии управления техпроцессами при максимальном рабочем давлении до 400 атм.

Для производств и техпроцессов, где необходимо применение взрывозащищенных стационарных КИП, стационарные измерители ИВГ-1 могут быть изготовлены во взрывозащищенном исполнении корпуса (маркировка взрывозащиты - ExiaIICT6 X), в этом случае каждый датчик ИПВТ-08 дополнительно комплектуется активным барьером искрозащиты БИ-1 П.

Для предварительной фильтрации газовой смеси от примесей пыли и масла с целью получения нужного уровня чистоты выпускаются специализированные системы пробоподготовки газов СПГ, дополнительно комплектуемые гигрометрами ИВГ-1. Также использование СПГ может, в случае загрязнения магистрали, продлить срок службы преобразователя микровлажности ИПВТ-08, так как защитит сенсор измерителя от быстрого выхода из строя.

Гигрометрами ИВГ-1 комплектуются малогабаритные установки осушки газов, обеспечивающие дополнительную осушку газов, выходящих из промышленной магистрали, до более низких показаний влажности (-70 °С по точке росы). Установки производятся в двух вариантах исполнения и успешно применяются в промышленности.

Важно отметить, что во все модели стационарных гигрометров ИВГ-1 включен стандартизированный протокол передачи данных Modbus RTU, что позволяет успешно включать измерители в существующую измерительную сеть того или иного предприятия. ПО Eksis Visual Lab (SCADA-система), приобретаемое опционально, позволяет осуществлять удалённый контроль и управление измерителями (представляет собранные данные в машиночитаемых форматах).

Меню списка устройств Eksis Visual Lab.jpg

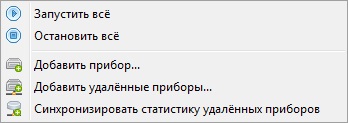

Рис. 2 Меню списка устройств ПО Eksis Visual Lab.

В свете текущей непростой эпидемиологической ситуации, оказывающей влияние на условия работы практически всех предприятий, для системообразующих и активно работающих предприятий непрерывного цикла актуальной задачей является организация и внедрение мер по осуществлению удалённого мониторинга и управления техпроцессами с целью поддержания эффективности рабочего состояния производств и организации хранения продукции. Специалисты АО «ЭКСИС», имеющие многолетний успешный опыт работы в этом направлении, подберут производимые нами КИП с учётом Ваших требований и, при необходимости, спроектируют контрольно-измерительную систему, а также произведут её наладку.
