Влажность технологических газов – один из тех параметров, постоянный контроль которого необходим во многих техпроцессах АПК. Поэтому в техоснащение современных предприятий АПК должен быть добавлен точный гигрометр ИВГ-1 стационарного исполнения, который будет осуществлять автоматический удаленный мониторинг/регулирование микровлажности неагрессивных газов от -80 до 0 °С т.р., и отображать их температуру от -20 до +40 °С.
Общие технические и метрологические параметры стационарных гигрометров ИВГ-1
Характеристики гигрометра, ед. измер. |
Величина |
Диапазон, в котором осуществляется измерение т.р. (°С) |
-80…0 |
Абсолют. погрешность измерений т.р. (оС) |
±2,0 |
Дискретность показаний (оС) |
0,1 |
Ед. отображения показаний влажности |
оСт.р., % отн. влажн., ppm, мг/м3 |
Температура контролируемого газа (оС) |
-20…+40 |
Рекомендованный расход контролируемого газа (л/ч) |
20-60 |
Газы и газ. смеси, подлежащие контролю т.р. |
неагрессивные технологич. газы (водород, азот, кислород, аргон, гелий, воздух, эле-газ, природный газ и др.) и газ. смеси |
Гигрометры ИВГ-1 комплектуются измерительными преобразователями микровлажности ИПВТ-08, которые контролируют точку росы в линии управления техпроцессами при рабочем давлении 25…400 атм, технология Plug & Play обеспечивает их взаимозаменяемость. Возможные исполнения без проточной камеры с резьбой: М20х1,5, 5/8 или 3/4 UNF, G ½. Отдельно можно приобрести проточные измерительные камеры со штуцерами: М8х1, М16х1,5, Д6 с гайками Gyrolok, с внутр. резьбой G 1/8. Исполнения: «ПС» - с регулируемым подогревом сенсора влажности, «В» (1) - взрывозащищенное. ИПВТ-08 стандартно комплектуются 10-ти метровым соединительным кабелем. |
|
Давление контролируемого газа (кПа, максимально):
|
2 533 (25 атм) 16 212 (160 атм) 40 530 (400 атм) |
Максимальная длина кабеля для присоединения датчика микровлажности ИПВТ-08 к измерительному блоку ИВГ-1 (м) |
1 000 |
|
4…20; 0…5; 0..20 7 А при напряжении ~220 В 50 Гц |
Интерфейс связи с ПК (исходя из модификации) (2) |
RS-232, USB, RS-485, Ethernet, USB, протокол Modbus RTU |
Дисплей (исходя из модификации) |
светодиодный, монохромный OLED, ЖК с сенсорным управлением размером 3, 5, 7 дюймов |
Количество измерительных каналов (исходя из модификации) |
1, 2, 4, 8 |
Материал корпуса измерителя (исходя из модификации) |
пластмассовый, металлический |
Вариант исполнения корпуса измерителя (исходя из модификации) |
настольный, щитовой, для крепления на DIN-рейку |
Наличие внутр. памяти (кол-во точек автомат. статистики) |
30 000…512 000 (3) |
Подключение датчика давления (4) |
Да |
Взрывозащищенного исполнения (1) |
Да |
Рабочие условия эксплуатации блока измерения ИВГ-1:
|
-40…+50 10…95 84…106 |
Рабочие условия применения преобразователя ИПВТ-08:
|
-20…+40 10…95 84…106 |
Рабочие условия применения преобразователя давления:
|
+5…+50 10…95 84…106 |
Рабочие условия барьера искрозащиты БИ-1 П: (5)
|
- 20…+45 10…90 84…106 |
Рабочие условия использования соединительных кабелей:
|
- 40…+60 2…95 84…106 |
Средний срок службы гигрометра, лет |
5 |
ДОПОЛНЕНИЯ: (1) – дополнительно в комплект поставки обязательно включается активный барьер искрозащиты БИ-1 П. Маркировка взрывозащиты - ExiaIICT6 X; (2) – протокол Modbus RTU есть во всех моделях. Интерфейсы RS-232, USB, RS-485, Ethernet – исходя из модели; (3) - зависит от модификации; (4) – преобразователи давления не предназначены для применения во взрывоопасных зонах; (5) – при взрывозащищенном исполнении измерителя. |
Выпускаемые модели стационарных гигрометров ИВГ-1
Наименование модели |
Внешний вид |
Основные технические характеристики |
Корпус из пластмассы в настольном варианте исполнения, 1, 2, 4, 8 измерительных каналов, светодиодная индикация показаний, встроенные реле («Р») и/или ток. выходы («А»), связь с ПК - USB, RS-232, RS-485, внутр. память на 30 тыс. измерит. данных. |
||
|
|
1 измерит. канал, 2 ток. выхода. ИВГ-1 /1-С-2A (с Ethernet) связь с ПК - USB, RS-232, Ethernet. |
|
|
1 измерит. канал, 2 ток. выхода, 4 реле. |
|
|
2 измерит. канала, 2 ток. выхода, 4 реле. |
ИВГ-1 /4-С-YP-ZA |
|
4-х канальные модели, подключение до 4-х шт. зондов ИПВТ-08. |
ИВГ-1 /8-С-YP-ZA |
|
8-ми канальные модели, подключение до 8-ми шт. зондов ИПВТ-08. |
Компактные щитовые модели для размещения в щиты и шкафы управления техпроцессами, контрольные стойки, 1 или 2 канала измерений, встроенные реле («Р») и/или ток. выходы («А»), внутр. память. |
||
ИВГ-1 /1-Щ-YP-ZA |
|
1 измерит. канал, светодиодный дисплей, память на 8 тыс. данных, связь с ПК - USB, RS-485. |
|
|
2 измерит. канала, светодиодный экран, память на 30 тыс. данных, связь с ПК - USB, RS-485, RS-232. |
|
|
Щитовой 1-но канальный прибор, низкое энергопотребление, для установки на DIN-рейку, монохромный OLED-дисплей, реле и ток. выходы, ПК - USB, RS-485, 780 точек автомат. статистики. |

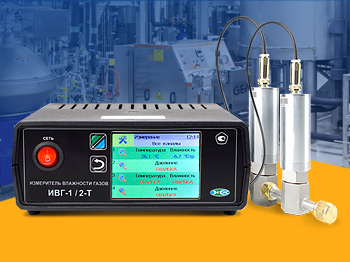

Инновационные настольные модели с сенсорным дисплеем (3, 5 или 7 дюймов) в корпусе из пластмассы или металла, 1, 2, 4, 8 измерительных каналов, веб-интерфейс, увеличенная внутр. память на 512 тыс. значений, встроенные реле («Р») и/или ток. выходы («А»). Исполнения «Е» - с сетью Ethernet, RS-232, USB. У остальных модификаций связь с ПК - RS-232, RS-485, USB. В АПК сенсорные системы идеальны для автоматизации, интуитивного управления/контроля эффективности различных техпроцессов. С надежностью заменяют подверженные механическому износу кнопки и переключатели, позволяют улучшить организацию и технологичность производственного процесса. |
||
ИВГ-1 /Х-Т-YP-ZA |
|
Пластмассовый корпус. Сенсорный дисплей размером 3 или 5 дюймов; 1, 2, 4 или 8 измерит. каналов(исходя из модели). |
ИВГ-1 /Х-Т-YP-ZA (7) |
|
Корпус из металла, 7-ми дюймовый сенсорный экран. 4 или 8 каналов измерений. |
Сферы АПК, где успешно и эффективно применяются измерители точки росы ИВГ-1
- приборами успешно комплектуются: малогабаритная адсорбционная установка осушки газа (2 варианта исполнения), позволяющая произвести доп. осушку газов, выходящих из промышленной магистрали, до более низких значений влажности (-70 °С т.р.); различные системы газоочистки, используемые для разделения парогазовых смесей на отдельные составляющие, осушки газов;
- нефте- и газодобыча и переработка – мониторинг влагосодержания в газовых средах;
- химия, нефтехимия, фармацевтика;
- изготовление бумажной, полиграфической продукции; керамических, стеклянных и резиновых изделий;
- микроэлектроника, производство полупроводников – анализ микровлажности технологических газов;
- металлургия и металлообработка – большинство техопераций в металлообработке и литейном деле требуют применение химических смесей и газов, контроль микровлажности которых необходим;
- электроэнергетика - влажность в технологических газовых магистралях;
- авиация и космонавтика – мониторинг состава и свойств газовых сред при: испытаниях авиатехники и реактивных двигателей; проведении сварочно-окрасочных операций; осушке технологические газов;
- метеорологические, научно-исследовательские центры;
- и мн. др.
Все стационарные гигрометры ИВГ-1 подключаются к действующей SCADA-системе любого предприятия, где есть протокол Modbus. Уникальная SCADA-система EksisVisualLab - многофункциональная программа, которая объединяет в единую систему разные КИП, поддерживающие Modbus-протокол. ПО регулярно модернизируется, появляются новые функции и возможности, среди последних – добавление OPC-сервера. Предприятие также оказывает оперативную техподдержку для правильной эксплуатации приобретенных КИП, что позволяет нашим клиентам осуществлять надежный контроль и регулирование на своих производствах.
