Концентрация влаги в газовой среде – показатель, играющий важную роль в проведении промышленных процессов и технологических операций. От уровня влажности газов зависит качество проводимых работ, свойства изделий, стабильность работы электрооборудования, поддержание оптимальных условий труда, соблюдение норм хранения и т. д. Поэтому такой параметр, как влажность в газах, необходимо тщательно контролировать с помощью специальных измерительных приборов.
Назначение гигрометров ИВГ-1 и сферы их применения
Гигрометры – оборудование, предназначенное для постоянного и точного контроля влажности в газовых средах и участвующее в процессе ее регуляции.Измерители влажности ИВГ-1 – серия гигрометров отечественного производства. Модели ИВГ-1 изготавливаются с учетом специфики эксплуатации оборудования (например, учитывается температура проведения работ, искробезопасность и т. д.).
Гигрометры серии ИВГ-1 представлены двумя вариантами исполнения:
- стационарные – наиболее популярными представителями являются приборы в исполнении ИВГ-1 /X-Щ (щитовые модели) и ИВГ-1 /Х-C (настольные приборы);
- портативные – линейка представлена приборами ИВГ-1 К-П (лидер среди мобильных гигрометров этой серии), ИВГ-1 К-П-1 (эргономичный корпусс внешней картой памяти на 2 Гб) и ИВГ-1 К-П-Т (сенсорный дисплей в сочетании с набором вспомогательных функций).
Электронные портативные и стационарные гигрометры применяются в различных сферах, где необходим контрольпоказателей влажности воздуха:
- сельскохозяйственная промышленность – хранение зерновых культур, овощей и фруктов;
- медицина и фармацевтика – производство и хранение лекарственных препаратов, растворов, средств;
- нефтегазовая промышленность – контроль влагосодержания в чистых газах и средах;
- библиотеки и архивы – сохранность книг и документов;
- пищевая промышленность – производство, упаковка и хранение продукции;
- строительство и ремонт – мониторинг условий проведения работ, содержание строительных и отделочных материалов в оптимальных условиях;
- мебельное производство – достижение качественной сушки древесины и материалов.

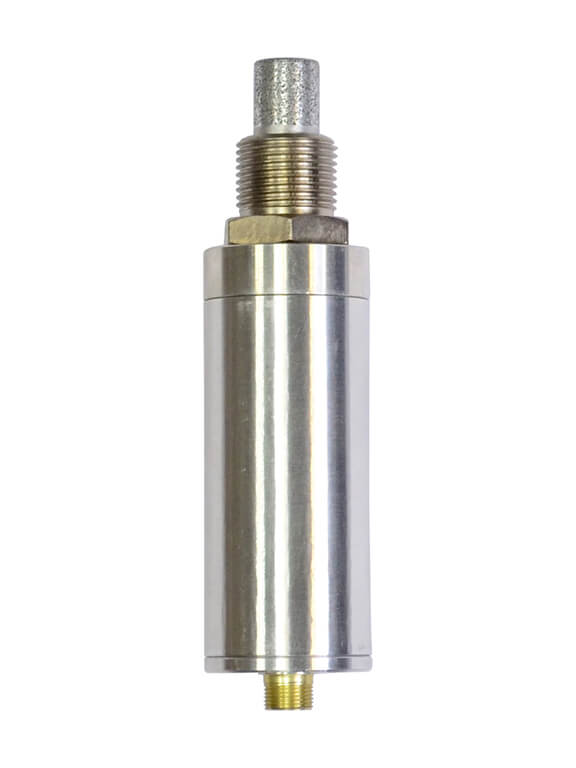

Измерительные преобразователи ИПВТ-08 для гигрометров
Преобразователи серии ИПВТ-08 предназначены для непрерывного (круглосуточного) измерения влажности воздуха или других неагрессивных газовых сред. Измерительные преобразователи ИПВТ-08 работают совместно с оборудованием линейки ИВГ-1 или отдельно – как самостоятельный прибор измерения влажности. Принцип действия устройства основывается на работе чувствительного элемента (первичного датчика), который выполняет замеры и преобразует его в электрический сигнал. Далее сигнал с данными поступает на промежуточный преобразователь, который переводит полученную информацию в необходимую величину и подает ее на индикатор газоанализатора.
Конструктивное исполнение преобразователей определяется двумя характеристиками:
- размерами выходных штуцеров – встречаются преобразователи с резьбой М20х1,5, G ½, 5/8 UNF, ¾ UNF, а также проточные камеры со штуцерами М8х1, М16х1,5, G 1/8 и т. д.;
- диапазоном рабочего давления.
Особенности работы измерителей влажности
Конструктивные особенности гигрометра определяются его назначением, в зависимостиот специфики эксплуатации в основе электронного измерителя могут лежать различные принципы работы:
- абсолютную влажность можно определить методом измерения электропроводимости воздуха или газа;
- работа оптоэлектронного устройства связана с охлаждением/нагреванием зеркала;
- резистивные измерители способны на основе показателей влажности определять проводимость веществ;
- мониторинг емкостных гигрометров основывается на измерении способности металлооксидного или полимерного конденсатора накапливать электрические заряды.
Нередко в конструкции гигрометра можно встретить температурный датчик – с помощью него уточняются расчеты и вычисляются необходимые метрологические показатели.
