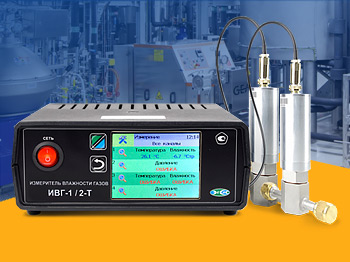

Профессиональные измерители влажности – незаменимое оборудование для многих организаций, учреждений и предприятий. Применение портативных и стационарных гигрометров важно для точного определения влажности воздуха и газовых смесей, контроля процессов сушки, обеспечения правильных условий хранения продукции и т. д. В промышленности широкое распространение получили контрольно-измерительные приборы производства АО «ЭКСИС» – гигрометры ИВГ-1.
Назначение и применение гигрометров
Гигрометры ИВГ-1 как в стационарном, так и в портативном варианте исполнения востребованы в различных промышленных отраслях: нефтегазовой, химической, пищевой, фармацевтической, деревообрабатывающей и пр. Особенно важно применение измерителей влажности для предприятий и организаций, которые обязаны вести журнал показаний гигрометра – это химические предприятия, организации теплотехнической отрасли, микроэлектроника и т.д. Эксплуатация точных гигрометров позволяет решать широкий спектр задач, цель которых – организация и контроль процессов изготовления, хранения и транспортировки продукции.
Гигрометр ИВГ-1 может быть использован для:
- обеспечения исправной работы электротехнического оборудования;
- контроля параметров влажности и их поддержания в определенных границах;
- повышения эффективности производств за счет сокращения доли брака;
- мониторинга состояния материалов, чувствительных к изменениям влажности воздуха;
- обеспечения соответствующего уровня качества технических газов, контроля процессов осушки и очистки;
- выполнения измерений в нестандартных климатических условиях, в том числе во взрывоопасных зонах.
Варианты исполнения
АО «ЭКСИС» выпускает гигрометры ИВГ-1 в стационарном и портативном варианте исполнения. Линейка стационарных гигрометров включает модели:
- ИВГ-1 /1-С-4Р-2А; 2-С-4Р-2А;4-С-8Р-8А – приборы в настольном варианте исполнения, выполняют функционал измерителя-регулятора, оснащены светодиодной индикацией;
- ИВГ-1 /1-Щ-YP-ZA; 1-Щ;2-Щ2-YP-ZA – благодаря щитовому исполнению и компактным размерам измерители устанавливают в шкафах, данные модели гигрометров также выполняют функцию управления технологическими процессами;
- ИВГ-1 /1-Щ-Д-2Р-2А – устройство оснащено креплением на DIN-рейку для быстрого монтажа;
- ИВГ-1 /Х-Т-YP-ZA; Х-Т-4Р-2А – многоканальные измерители с сенсорным управлением, заключенные в корпус из металла или пластмассы.
Стационарные гигрометры подходят для круглосуточного контроля влажностных показателей и могут быть установлены на различных предприятиях.
Портативные измерители точки росы представлены тремя моделями приборов:
- ИВГ-1 К-П-1;
- ИВГ-1 К-П-Т;
- ИВГ-1 К-П с micro-USB.
Переносные гигрометры могут применяться для периодического измерения уровня влажности в различных контрольных точках. Также приборы поддерживают функции непрерывного измерения и регистрации, сигнализации, влажности воздуха и других неагрессивных газов, в том числе регулирование контролируемых сред при необходимости.
Принцип действия
В зависимости от назначения и конструктивного исполнения гигрометров карманных, настольных и настенных гигрометров, принципы их работы могут различаться. Современное контрольно-измерительное производство предусматривает следующие принципы гигрометра:
- для определения абсолютной влажности прибор измеряет электропроводимость воздуха;
- оптоэлектронные устройства измеряют точку росы на зеркале, которое охлаждается и нагревается;
- в резистивных измерителях регистрируется проводимость некоторых веществ, зависящая от влажностных показателей;
- емкостные приборы определяют влажность измеряя емкость конденсатора, которая меняется с изменением влажности.
Структурную схему работы гигрометров можно отобразить в следующих пунктах:
- измерительный преобразователь с цифровым или аналоговым интерфейсом получает информацию о параметрах анализируемой среды;
- измерительный блок считывает эту информацию, происходит обработка и вычисление входных данных;
- измеренные и вычисленные данные отображаются на индикаторе лицевой панели;
- на основе выбранных единиц индикации влажности осуществляется пересчет из основных единиц измерения в требуемые;
- при необходимости выполняется регистрация данных и их передача на персональный компьютер с предустановленным программным обеспечением;
- при нарушении нижних и верхних порогов измерения к работе подключаются каналы управления внешними устройствами, отвечающими за стабилизацию заданного параметра.
- возможность передачи измерительных данных на ПК для дальнейшей обработки и анализа (опция действительна при покупке программного обеспечения для измерительных приборов EVL).
