Газоанализаторы ПКГ-4 – приборы производственного контроля концентрации кислорода и его регуляции, отличающиеся высокими метрологическими и эксплуатационными свойствами. Щитовые газоанализаторы кислорода ПКГ-4 монтируются на щитах и пультах управления, контрольных стойках, приборных шкафах, и применяются в таких сферах промышленности, как:
- энергетика;
- металлургия;
- машиностроение;
- химическая отрасль;
- ракетно-космические системы;
- медицина и фармацевтика;
- сельское хозяйство;
- пищевое производство.
Серия стационарных щитовых газоанализаторов кислорода ПКГ-4 представлена в многоканальном исполнении с питанием 12-24 В или 220 В. Модельный ряд включает в себя серии ПКГ-4 /4-Щ2-К-YР-ZА и ПКГ-4 /2-Щ-К-YР-ZA-USB. Они позволяют осуществлять непрерывный контроль содержания кислорода в составе воздуха помещений и при осуществлении различных производственных процессов. Оборудование оснащено светозвуковым сигнальным устройством, а модели со встроенным реле умеют дополнительно включать системы вентиляции и кондиционирования.
Устройство

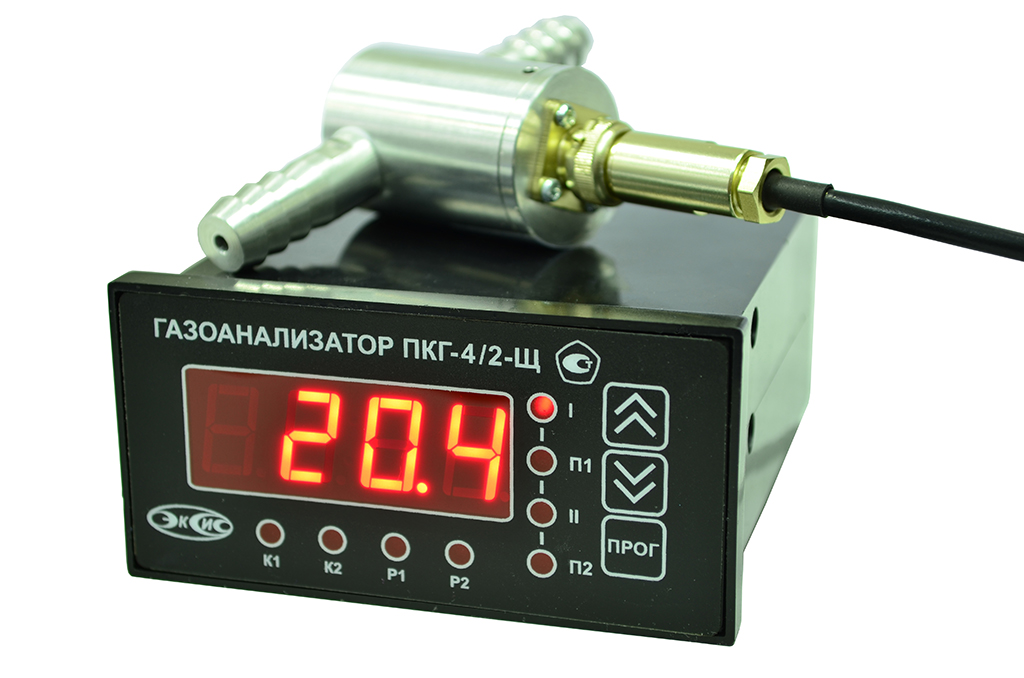

Функциональные части щитового газоанализатора контроля концентрации кислорода ПКГ-4 – блок измерения и присоединяемые к нему первичные преобразователи. Чувствительный элемент преобразователя – электрохимический сенсор, преобразующий парциальное давление кислорода в напряжение от 0 до 1 В.
Измерительный блок исполняется в пластмассовом щитовом корпусе. На лицевой панели блока располагаются элементы управления и индикации. На задней панели есть: разъемы для подключения преобразователей; клеммы реле и/или токовых выходов; разъемы интерфейсов; клеммы питания.
Принцип работы и условия эксплуатации
Работа газоанализатора заключается в считывании измерительным блоком данных преобразователя. Измерительный блок преобразует показатели парциального давления кислорода и аналогового напряжения в значение объемной доли кислорода, которое выводится на индикаторе лицевой панели.
Для регистрации показаний к газоанализатору требуется компьютерное программное обеспечение. С его помощью информация от измерительного преобразователя записывается с определенным периодом в запоминающее устройство блока. Программное обеспечение осуществляет настройку периодических рамок, считывание и просмотр данных.
Непрерывная работа приборов контроля концентрации кислорода осуществляется в пределах температур от -20 до +40 °С, относительной влажности (без конденсации и влаги) от 10 до 95 % и атмосферном давлении от 84 до 106,7 кПа.
Преимущества щитовых газоанализаторов кислорода ПКГ-4
ПКГ-4 позволяет не просто проводить точный газовый анализ, но и обладает рядом положительных свойств:
- простая установка оборудования на диспетчерские щиты, пульты управления, контрольные стойки, в приборные шкафы;
- компактный корпус;
- защита электроблока измерения и индикации от воздействия пыли и грязи;
- возможность работы прибора в неблагоприятных условиях;
- в зависимости от модели – возможно подключение от 2 до 4 кислородных датчиков.
Хранение и транспортировка
Хранить приборы необходимо в сухом проветриваемом помещении, исключающем наличие едких летучих веществ, вызывающих коррозию. Температура хранения от -5 до +40 °С, влажность – от 30 до 80 %. Оборудование хранится в картонной коробке, в защитном чехле или пакете.
Перевозка газоанализаторов доступна с помощью всех закрытых видов транспорта при температуре от -35 до +50 °С и относительной влажности до 95 %.
Где рекомендуется проводить непрерывный контроль уровня кислорода?
Благодаря своим техническим характеристикам стационарные газоанализаторы ПКГ-4 рекомендуется постоянно применять:
- при осуществлении работ на воздухоразделительной установке с компрессорным оборудованием;
- для функционирования медицинских и лечебно-профилактических учреждений (лабораторий, больниц, диспансеров, санаторных комплексов и т. д.);
- при организации подземных инженерных коммуникаций и работе с ними.
