Контроль микровлажности (точки росы) технических газов перед их использованием в производственном процессе всё чаще становится неотъемлемой процедурой в современном промышленном комплексе, производят эту важную операцию с помощью специального контрольно-измерительного оборудования. Сертифицированные измерители микровлажности газов ИВГ-1, комплектуемые датчиками влажности ИПВТ-08 различного конструктивного исполнения (исходя из конкретных целей и задач того или иного технологического процесса), давно и успешно применяются для анализа и контроля точки росы, а также индицируют температуру в диапазоне от -20 до +40 °С неагрессивных газовых смесей (водород, азот, кислород, аргон, гелий, воздух, эле-газ и т.д.). Измерения влагосодержания производятся в диапазоне от -80 до 0 °С т.р., в зависимости от модели прибора предусмотрен пересчёт полученных значений микровлажности в % отн. вл., ppm, мг/м3.
Гигрометр стационарный ИВГ-1 очень часто включают в состав диагностического контрольно-измерительного оборудования современных промышленных систем пробоподготовки и фильтрации технических газов, для их последующего применения в различных технологических процессах.
Основные цели применения систем промышленной пробоподготовки и фильтрации технических газов
- соблюдение технологических условий производственного цикла;
- фильтрация газа от загрязнений (зола, пыль и другие твердые частицы), маслянистых примесей;
- необходимость получение предварительной пробы газа, для того чтобы узнать качественный и количественный состав газа или определить его наличие в различных веществах;
- точное и эффективное управление техпроцессами, безопасность и экологичность на производственной площадке;
- соответствие конечного продукта требованиям к качеству;
- использование только отдельных ценных газовых примесей;
- очистка газов от вредных компонентов перед их выбросом в атмосферу.
Профессиональные системы пробоподготовки газов

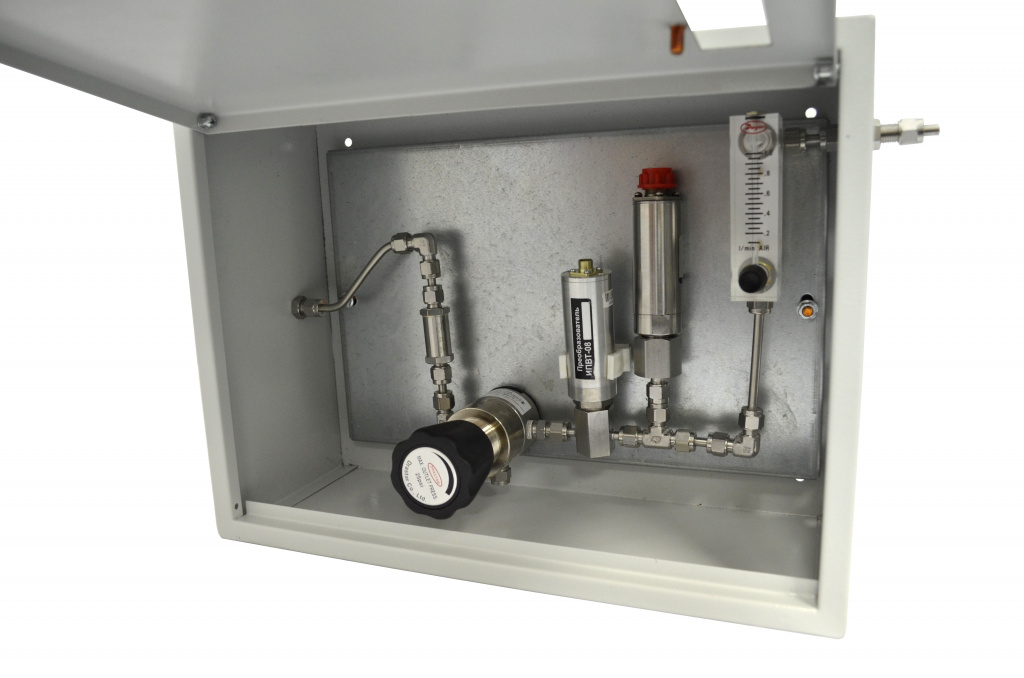

Для эффективного и безаварийного функционирования современных промышленных систем газоанализа и фильтрации технических газов, а также для формирования оптимальных условий контроля влагосодержания газовых сред, разработаны и выпускаются профессиональные системы пробоподготовки газов СПГ, которые осуществляют высококачественную очистку газа от грубых пылевых фракций и маслянистых примесей, а также позволяют получить необходимый уровень чистоты газовой смеси для обеспечения безотказной работы измерителя микровлажности ИВГ-1.
Варианты исполнения систем СПГ
- СПГ-В – система позволяет выполнять следующие операции: очистку газа от мелких частиц пыли, маслянистых примесей; измерения влажности при давлении, равном давлению в газовой магистрали; анализ давления и контроль уровня расхода газа.
- СПГ-Н – система предназначена для контроля расхода и очистки газа от посторонних примесей, а также для измерения влажности газа при атмосферном давлении, с понижением текущего.
Условные обозначения функциональных элементов, которые входят в комплектацию систем пробоподготовки газов СПГ:
- максимально-допустимое давление газа на входе: Д1 – до 25 атм.; Д2 – до 160 атм.; Д3 – до 400 атм.;
- ФМ – наличие масляного фильтра, который позволяет производить очистку от маслянистых соединений;
- ФП – наличие пылевого фильтра (очистка от механических частиц);
- Р – система снабжена ротаметром для анализа расхода газа;
- Д – наличие датчика давления для возможности пересчета значений влажности.
Достоинства систем СПГ:
- простота и удобство применения, функциональность, демократичная цена – система поставляется в небольшом деревянном ящике, и полностью готова к непосредственной эксплуатации;
- высокая производительность и быстродействие, эффективная и надежная очистка газа от маслянистых и механических примесей;
- оперативное постпродажное и гарантийное обслуживание;
- многолетний успешный опыт использования систем в разноплановых технологических операциях, связанных с подготовкой нужной газовой пробы любого состава и сложности.
Сферы применения систем отбора проб газа
Современный промышленный комплекс довольно часто использует газообразные составляющие в разных областях. Для каждого направления они должны обладать разнообразными свойствами и характеристиками. Предварительный отбор и подготовка проб газов для анализа является в настоящее время обязательным элементом аналитического контроля на большинстве промышленных предприятий:
- газо– и нефтепереработка, энергетика;
- цементные, химические, металлообрабатывающие производства;
- деревообработка и заводы по выпуску строительно-отделочных материалов;
- предприятия пищевой и лёгкой промышленности;
- фармацевтика;
- электронная и полупроводниковая промышленность;
- авиационно-космическая отрасль;
- и многие другие.
Системы пробоподготовки технических газов СПГ – это высокотехнологичное современное газоаналитическое оборудование, широко и успешно эксплуатируемое в составе промышленных комплексов газового анализа, отвечающее самым высоким требованиям качества, надежности и безопасности.
