Системы пробоподготовки СПГ

Системы пробоподготовки СПГ
В анализе неагрессивных газов системы пробоподготовки занимают особое место, способствуя объективности измерений. Системы СПГ объединяют в себе несколько устройств, помогающих очистить и обработать взятый образец газа, определить и при необходимости скорректировать его основные характеристики прежде, чем проба попадет в измерительный прибор.

Неагрессивные газы играют важнейшую роль во многих промышленных отраслях и научных исследованиях. От нефтегазовой промышленности до медицинских диагностических методик – анализ газовых смесей является неотъемлемой частью разнообразных процессов. Однако перед тем, как проанализировать газ, необходимо особым образом подготовить его образец, чтобы подобрать оптимальные условия для измерения микровлажности и обеспечить безотказную работу контрольного оборудования. И здесь особенно важно применение профессиональных систем пробоподготовки газов, например серии СПГ от АО «ЭКСИС».

Назначение СПГ

Системы пробоподготовки имеют решающее значение в различных областях, где требуется анализ влажности воздуха или неагрессивных газовых сред, таких как азот, аргон, гелий, элегаз и пр. СПГ работают в паре с гигрометром с поверкой ИВГ-1, и отвечают за достижение оптимального уровня чистоты газообразного вещества, задают его правильный расход и давление для последующего измерения микровлажности. Подобная подготовка газовых проб нередко требуется:

  • в производственных циклах – в промышленности СПГ используются для контроля техпроцессов, таких как выплавка стали, нефтепереработка, получение энергии и др. Анализ свойств газов позволяет оптимизировать параметры производства и обеспечить соблюдение стандартов качества;
  • в научных исследованиях – влагосодержание газов может быть значимо в различных областях, таких как физика атмосферы, химия и биология. Системы пробоподготовки на основе электронного гигрометра с поверкой помогают определять влажность в газовых смесях и изучать ее влияние на разные процессы и явления;
  • в энергетике – в энергетической отрасли пробоподготовка нужна для обеспечения эффективной работы газовых турбин, котельных установок и другого оборудования. Системы СПГ помогают оптимизировать, например, условия сжигания топлива и повысить энергоэффективность операций.

Функциональные возможности систем пробоподготовки

В зависимости от варианта исполнения, системы пробоподготовки СПГ могут:

  • фильтровать газ, удаляя пылевые примеси и масляные следы из пробы – для более точного анализа и защиты измерительных приборов;
  • индицировать давление газа и понижать его при необходимости – чтобы обеспечить оптимальные условия для оценки проб;
  • контролировать расход газа – для его стабильной подачи;
  • измерять микровлажность газообразного вещества.

Системы предоставляют возможность непрерывного контроля параметров газовых образцов и процессов подготовки проб. СПГ можно интегрировать в автоматизированные системы управления для оптимизации промышленных процессов.

Доступные исполнения

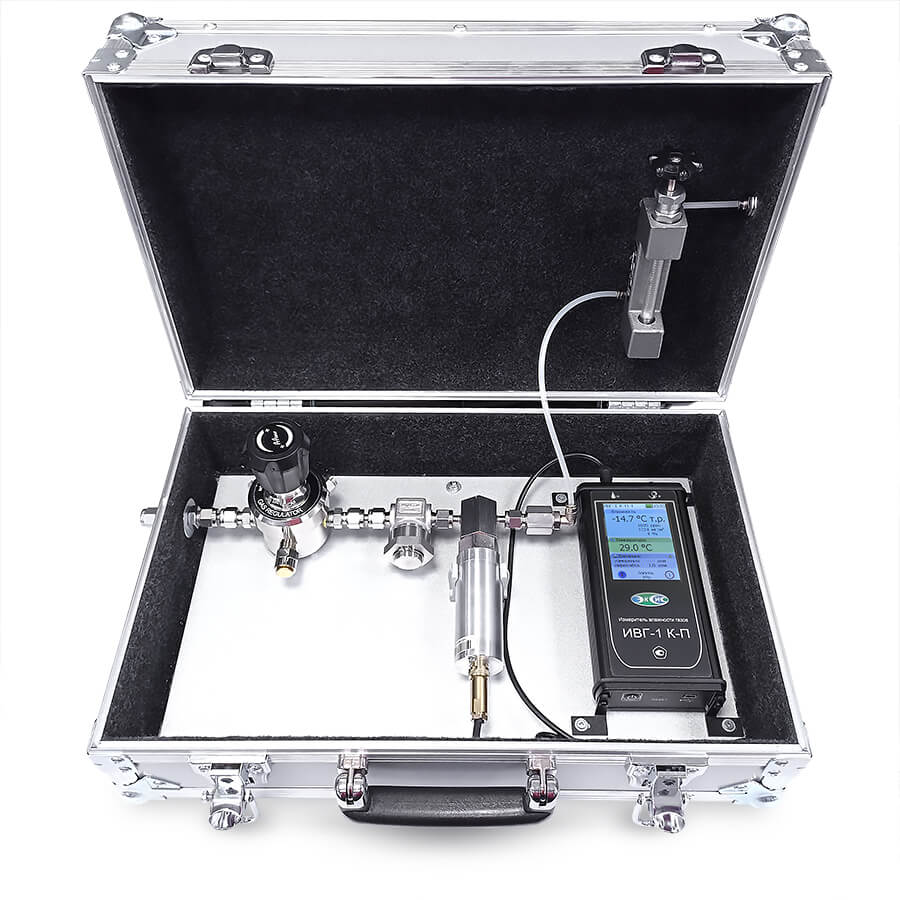

Все варианты систем СПГ поставляются единым комплектом, полностью готовым к применению. Составляющие устройства располагаются в небольшом технологическом шкафу или кейсе – зависит от выбранной заказчиком модификации. Весь ассортимент систем пробоподготовки газов от АО «ЭКСИС» можно разделить на две серии:

  • СПГ-В – для измерения температуры точки росы сжатых газов при давлении магистрали;
  • СПГ-Н – для газового анализа при атмосферном давлении.

Система пробоподготовки СПГ-В выполняется в виде стенда, структура которого представлена пятью основными позициями по порядку:

  1. преобразователь, измеряющий давление газа в магистрали и пересчитывающий его в нормальных условиях;
  2. входной масляный/пылевой фильтр, очищающий подаваемый газ;
  3. измерительный преобразователь ИПВТ, определяющий влажность газа;
  4. редуктор, понижающий давление после замера микровлажности и задающий требуемый показатель расхода;
  5. ротаметр, помогающий визуально контролировать выход газа.

Система СПГ-Н имеет аналогичные компоненты, но расположенные в ином порядке:

  1. датчик давления;
  2. редуктор, понижающий давление магистрали перед замером микровлажности и задающий расход;
  3. фильтрующий элемент для очищения подаваемой газообразной среды;
  4. преобразователь ИПВТ;
  5. ротаметр.

Разнообразие структурных схем и возможность дополнения системы необходимыми функциональными элементами позволяет успешно работать с газовыми пробами любого состава и сложности.
