Типовые решения измерительных сетей на основе приборов собственного производства

Проводные линии связи обладают надежностью и обеспечивают высокую скорость передачи данных, но их прокладка и эксплуатация в случае построения масштабных сетей требуют значительных затрат. При наращивании сети передачи данных гораздо проще изменить имеющуюся конфигурацию беспроводной сети, чем изменять кабельную инфраструктуру.

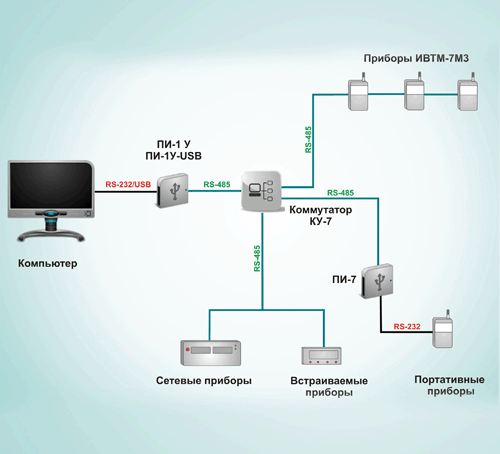

Сеть реализуется на основе интерфейса RS485. В качестве преобразователей интерфейсов используются ПИ-1-У (RS485/RS232), ПИ-1-У-USB (RS485/USB) и ПИ-7 (RS232/RS485). Приборы подключаются последовательно или параллельно друг другу. В качестве коммутатора для распараллеливания сети используется КУ-7.

Измерительная сеть может быть построена на базе всех приборов производства АО «ЭКСИС».

Измерительная сеть на основе передачи данных на ПК по радиоканалу

Сеть реализуется на основе радиоканала. В качестве радиомодема ретранслятора (повторителя сигнала) используются один или несколько РМ-2 (L). Дальность связи в условиях городской застройки достигает 2000 м. Измерительная сеть может быть построена на базе переносных термогигрометров ИВТМ-7 М 4 (-Д) или ИВТМ-7 М 4(-Д)-1 .

Для мониторинга измеряемых параметров и управления сетью используется программа Eksis Visual Lab.

Смешанная измерительная сеть

Сеть реализуется на основе интерфейса RS485 и радиоканала и объединяет в себе два предыдущих варианта построения сетей. Смешанная измерительная сеть может быть построена на базе всех приборов производства АО "ЭКСИС".

Для мониторинга измеряемых параметров и управления сетью используется программа Eksis Visual Lab.

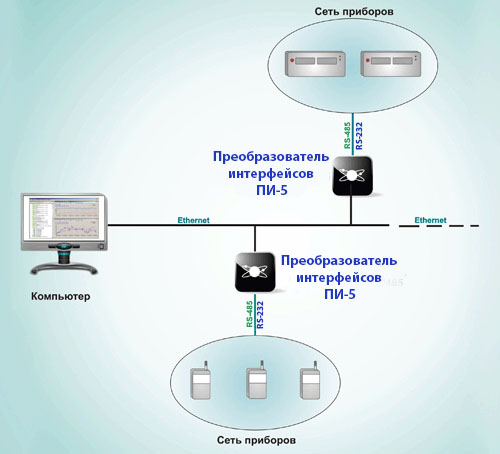

Измерительная сеть на основе передачи данных на ПК через Ethernet

В качестве преобразователей интерфейсов используются преобразователи интерфейсов ПИ-5 (прибор RS-232/485 - ПК Ethernet/USB) или аналогичные, которые устанавливаются на компьютере как виртуальные COM-порты. К преобразователю может быть подключена любая конфигурация сети.

Для мониторинга измеряемых параметров и управления сетью используется программа Eksis Visual Lab.

Параметры, которые можно измерять с помощью приборов в составе измерительных сетей:

- температура и относительная влажность воздуха и различных газовых сред;

- микровлажность неагрессивных технологических газов;

- температура жидких, твердых и газообразных сред;

- концентрация горючих и токсичных газов, кислорода;

- скорость и объемный расход потока воздуха;

- плотность теплового потока;

- расход, уровень, давление и др. параметры.
