Системы мониторинга параметров микроклимата на основе портативных термогигрометров ИВТМ-7

Системы мониторинга параметров микроклимата на основе портативных термогигрометров ИВТМ-7

Системы мониторинга параметров микроклимата от компании АО «ЭКСИС» —надежный помощник при создании идеальных климатических условий для правильного хранения предметов искусства.Обзор беспроводных решений и систем с использованием RS-485, Ethernet.

Системы мониторинга параметров микроклимата на основе портативных термогигрометров ИВТМ-7

Системы мониторинга параметров микроклимата от компании АО «ЭКСИС» эффективно помогают создать идеальные климатические условия для правильного хранения предметов искусства и не только.

Регистрируемые параметры

  • Температура (-45 до +60 °C).
  • Относительная влажность (0 до 99 %).
  • Атмосферное давление в исполнении Д (840 до 1060 гПа).

Беспроводные системы — легкость монтажа, гибкость масштабирования и мобильность

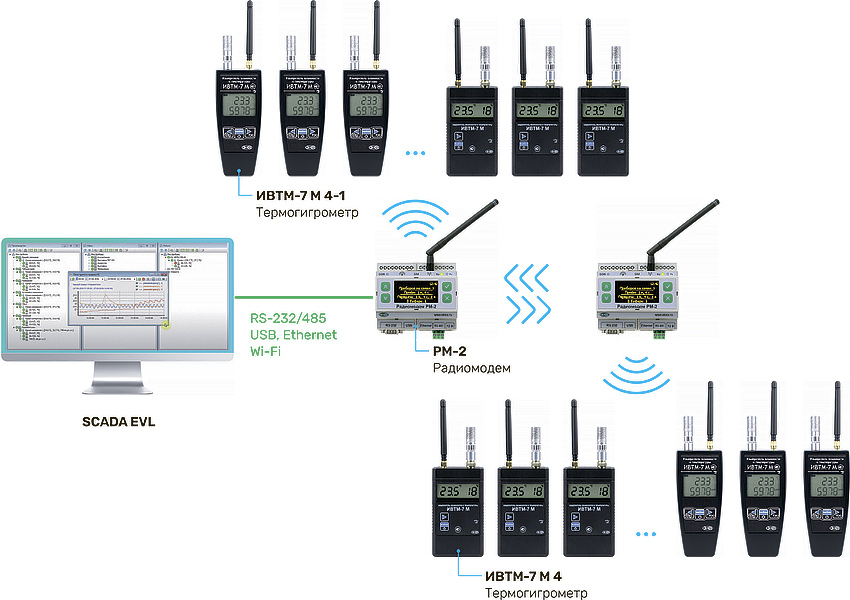

Основу беспроводной системы мониторинга параметров микроклимата составляют термогигрометры ИВТМ-7 М 4 и высокоскоростные радиомодемы РМ-2-L в различных модификациях, использующие радиотехнологию LoRa. Радиомодемы РМ-2-L являются компактным помехоустойчивым решением с возможностью крепления на DIN рейку.

Для централизованного сбора и обработки данных в комплект поставки входит программное обеспечение Eksis Visual Lab, позволяющее объединить все элементы системы в единую измерительную сеть, а также обеспечить централизованное управление ими.


беспроводная система мониторинга микроклимата

Все модификации термогигрометров ИВТМ-7 М 4 обладают превосходными характеристиками по стабильности и дальности радиосвязи, идентичны по метрологическим показателям, имеют встроенную память на 10 000 измерений, что позволяет сохранить измерительные данные даже при потере радиосигнала. В то же время, у приборов есть индивидуальные особенности, позволяющие выбрать наиболее подходящий вариант для системы мониторинга микроклимата исходя из ваших задач.


Особенности модификаций термогигрометров ИВТМ-7 М 4

Модель: ИВТМ-7 М 4 (micro USB)

гигрометр ИВТМ-7 М 4

  • Расширенный температурный диапазон эксплуатации приборов от -40 до +50 °С.

  • Встроенный Li-ion аккумулятор большой ёмкости (несъёмный).

  • Зарядка от USB или от блока питания, входящего в комплект поставки прибора.

  • На задней стенке прибора предусмотрена возможность крепления на стену.

Модели: ИВТМ-7 М 4-1 (micro USB), ИВТМ-7 М 4-Д-1 (micro USB)

гигрометр ИВТМ-7 М 4-1

  • Эргономичный корпус и двухстрочный информативный дисплей.

  • Температурный диапазон эксплуатации приборов
    от -20 до +50 °С.

  • Два сменных Li-ion аккумулятора большой ёмкости в комплекте, второй аккумулятор можно заряжать отдельно и использовать его в качестве резервного.

  • Кронштейн для крепления прибора на стену.


Особенности радиомодемов РМ-2-L



радиомодем РМ-2 wi-fi

модель: РМ-2-L-W

  • Повышенная дальность связи.

  • Интерфейсы: RS-232, RS-485, USB, Ethernet, Wi-Fi.

  • Поддержка протоколов: Modbus RTU, Modbus TCP, MQTT по двум интерфейсам: Ethernet, Wi-Fi.

  • Поддерживает до 128 приборов.

  • Синхронизация времени с NTP-сервером по двум интерфейсам: Ethernet, Wi-Fi.

  • Выгрузка данных в формате JSON.




радиомодем РМ-2 GSM

модель: РМ-2-L-G

  • Повышенная дальность связи.

  • Интерфейсы: RS-232, RS-485, USB, Ethernet, GSM.

  • Поддержка протоколов: Modbus RTU, Modbus TCP, MQTT по двум интерфейсам: Ethernet, GSM.

  • Поддерживает до 128 приборов.

  • Синхронизация времени с NTP-сервером по двум интерфейсам: Ethernet, GSM.

  • Выгрузка данных в формате JSON.


Для использования беспроводной системы практически нет ограничений, кроме тех случаев, когда невозможно обеспечить достаточное качество уровня радиосигнала из-за конструктивных особенностей здания.Перед покупкой можно бесплатно заказать тестовый комплект.

Там, где нет возможности использовать беспроводную систему, возможно организовать систему мониторинга параметров микроклимата на основе RS-485 или Ethernet.

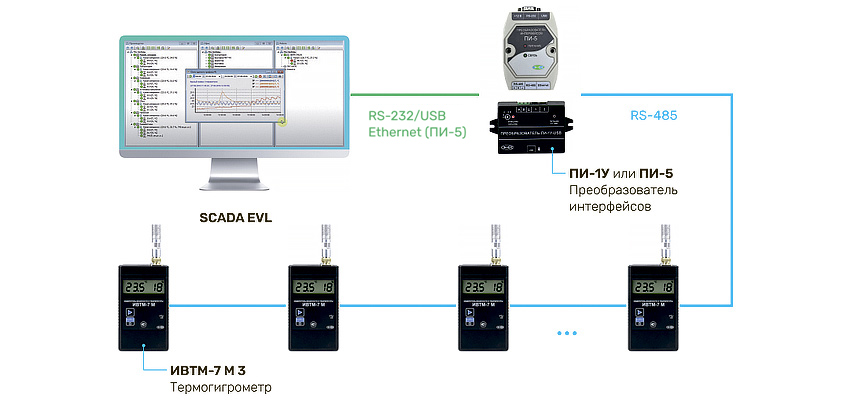

Система с использованием интерфейса RS-485


системы мониторинга микроклимата RS-485, usb, ethernet

В основе данной системы применяются термогигрометры ИВТМ-7 М 3 или ИВТМ-7 М 3-Д с использованием сетевого кабеля по протоколу RS-485. В этом случае измерительные приборы подключаются последовательно, а для подключения компьютера используется преобразователь интерфейсов ПИ-1У-USB или ПИ-5. Питание приборов может осуществляется по RS-485. Для централизованного сбора и обработки данных, на подключенный компьютер необходимо установить программное обеспечение Eksis Visual Lab, позволяющее объединить все элементы системы в единую измерительную сеть.

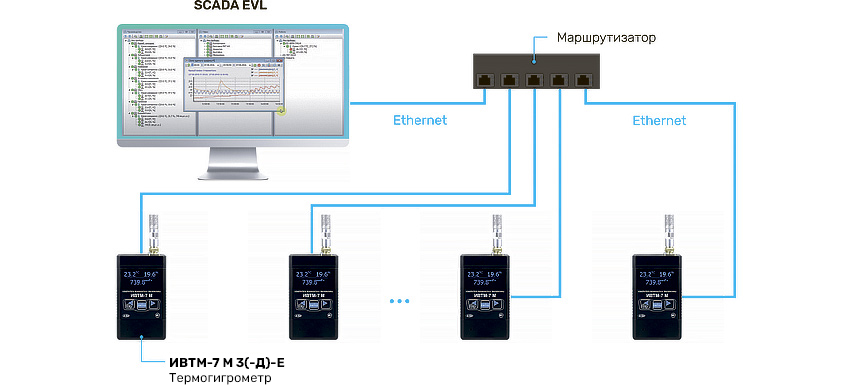

Система с использованием Ethernet

система мониторинга микроклимата ethernet

При наличии сети Ethernet на объекте, организовать систему мониторинга параметров микроклимата можно с использованием термогигрометров ИВТМ-7 М 3-Е или ИВТМ-7 М 3-Д-Е. Поддержка Ethernet у данных приборов, позволяет подключить приборы в имеющуюся сеть на предприятии. Программное обеспечение Eksis Visual Lab, установленное на персональном компьютере, подключенном к этой сети, позволяет объединить все приборы в единую измерительную сеть со всеми возможностями централизованного сбора, обработки данных и управления.

Модели: ИВТМ-7 М 3-Е, ИВТМ-7 М 3-Д-Е

гигрометр ИВТМ-7 М 3-Д-Е

  • Индикация влажности, температуры и давления (в исполнении Д).

  • Расширенный температурный диапазон эксплуатации приборов от -40 до +50 °С.

  • Питание 12 В. Блок питания в комплекте. Возможно питание по линии Ethernet с использованием инжектора.

  • На задней стенке прибора предусмотрена возможность крепления на стену.

  • Поддержка Ethernet.


В более масштабных системах мониторинга параметров микроклимата, с множеством разноплановых измерительных устройств и различных измерительных сетей, может быть задействовано несколько ЭВМ, причём расположенных в разных местах, взаимодействующих посредством сети Internet. Для решения таких масштабных задач существуют Scada-системы (Supervisory control and data acquisition).

Программное обеспечение Scada EVL от АО «ЭКСИС» предназначено для создания измерительных сетей, состоящих из приборов любого типа, как нашего производства, так и сторонних производителей (если такие приборы поддерживают стандартный протокол обмена Modbus RTU или Modbus TCP/IP). Scada EVL позволяет подключать приборы к ЭВМ различными способами, в том числе по интерфейсам RS-232, RS-485, USB, Ethernet, Bluetooth.
