Измерительные преобразователи относительной влажности и температуры ИПВТ-03

21.07.2014

Если Вы уже купили или собираетесь купить сетевой термогигрометр ИВТМ-7 или портативный термогигрометр ИВТМ-7 К, то представленная информация о преобразователях ИПВТ-03, которыми они комплектуются, поможет Вам оптимизировать контрольно-измерительные процессы на Вашем производстве. Важным достоинством термогигрометров серии ИВТМ-7 является возможность подключения к одному измерительному блоку датчиков - преобразователей ИПВТ-03 различного конструктивного исполнения без дополнительной настройки прибора, что позволяет контролировать относительную влажность и температуру разных газовых сред и материалов. Преобразователи относительной влажности и температуры ИПВТ-03, разработанные для разных сфер применения и решения практических задач при контроле указанных параметров, выполнены в различных модификациях.

Преобразователи ИПВТ-03 имеют разное конструктивное исполнение, что определяется цифрами от 01 до 14, которые дополняют его название, например, ИПВТ-03-01, ИПВТ-03-02 и т.д.

Преобразователи ИПВТ-03 имеют разную абсолютную погрешность измерения относительной влажности, что также отражено в названии преобразователя: при исполнении “2В” она составляет ±2% (ИПВТ-03-01-2В, ИПВТ-03-02-2В и т.д.). Для проведения более точных измерений преобразователи производятся в исполнении “3В”, при котором абсолютная погрешность измерения относительной влажности составляет ±1% в диапазоне 0…60% и ±2% в диапазоне 60…99% (ИПВТ-03-01-3В, ИПВТ-03-02-3В и т.д.).

Преобразователи ИПВТ-03, применяемые для эксплуатации в помещениях или устройствах, где возможна высокая влажность, таких как теплицы, климатические камеры и другие, могут иметь регулируемый подогрев сенсора влажности, что препятствует конденсации воды на поверхности чувствительного элемента и не выводит его из строя. В таких моделях появляется обозначение “ПС”, например, ИПВТ-03-01-2В-ПС.

Преобразователи ИПВТ-03 могут быть модифицированы с учетом пожеланий заказчиков для конкретных измерительных процессов.

Преобразователи ИПВТ-03 могут применяться только для измерения температуры разных сред, с этой целью разработан модельный ряд преобразователей ИПВТ-03-05.

Сферы применения преобразователей ИПВТ-03

Производственные и жилые помещения; музеи, выставочные центры, архивы; складские комплексы и логистика; стандартизация, метрология и сертификация; фармацевтика и здравоохранение; производство и хранение товаров; климатические, холодильные камеры;

расстоечные и жароварочные шкафы; барозалы и барокамеры; помещения ЖКХ; полиграфия; сельское хозяйство (теплицы, птицеводство и животноводство).

Основные метрологические характеристики преобразователей ИПВТ-03

Преобразователи относительной влажности и температуры ИПВТ-03 измеряют относительную влажность в диапазоне от 0% до 99%. Преобразователи в базовом исполнении имеют абсолютную погрешность измерения относительной влажности во всем диапазоне не более ±2%. Для проведения более точных измерений преобразователи производятся в другом исполнении, при котором абсолютная погрешность измерения относительной влажности не превышает ±1% в диапазоне 0…60% и менее ±2% в диапазоне 60…99%. Измеряемый температурный диапазон составляет от -45оС до +60оС, +120оС или +150оС в зависимости от модификации преобразователя. Абсолютная погрешность измерения температуры в диапазонах -40…-20оС и +60…+150оС не превышает ±0,5 оС, а в диапазоне -20…+60оС она составляет не более ±0,2 оС.

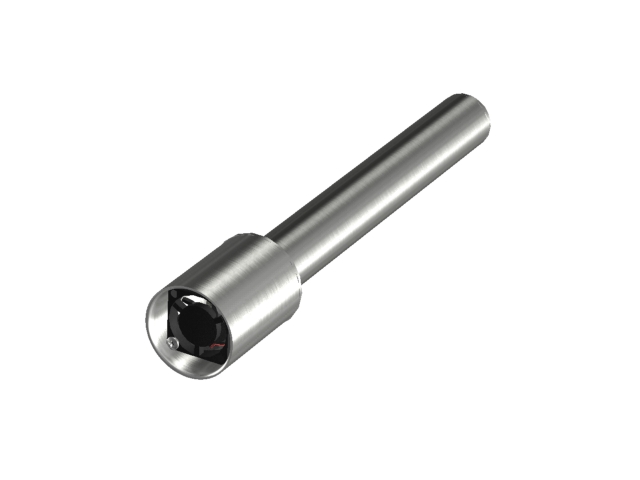

Преобразователи ИПВТ-03-01, ИПВТ-03-02, ИПВТ-03-03, ИПВТ-03-04 и ИПВТ-03-06 могут иметь регулируемый подогрев сенсора влажности, что, во-первых, препятствует конденсации паров воды на поверхности чувствительного элемента при высокой влажности измеряемой газовой среды и, во-вторых, препятствует осаждению на нем реагентов, используемых при осушке газов (например, этиленгликоля). В преобразователе ИПВТ-03-07 для предотвращения конденсации используется обдув чувствительных элементов с помощью миниатюрного вентилятора.

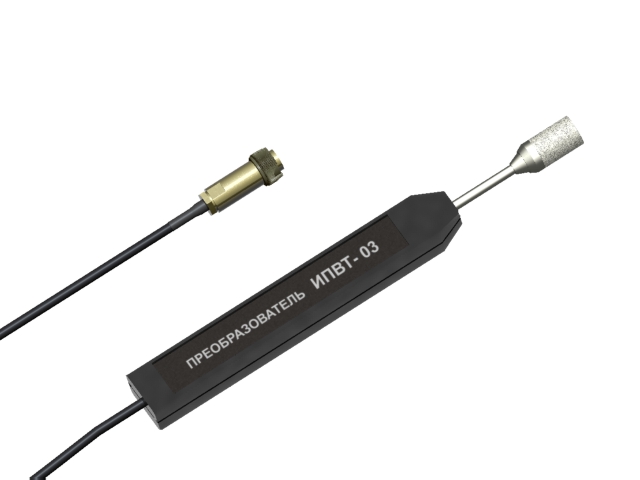

Преобразователь ИПВТ-03-01 предназначен для измерений в неагрессивных газовых средах при температурах от -45оС до +60оС и выполнен в пластмассовом корпусе. Длина измерительного металлического щупа преобразователя в виде “минимикрофона” может составлять 170, 250, 400 или 500 мм.

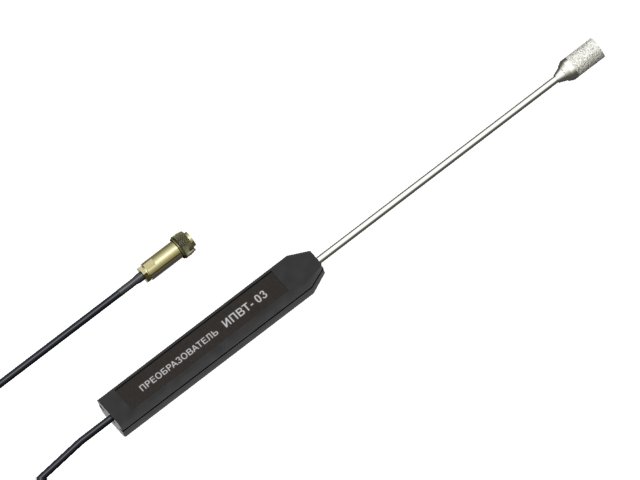

Преобразователь ИПВТ-03-02 для измерений в неагрессивных газовых средах при температурах от -45оС до +120оС выполнен в пластмассовом корпусе. Длина измерительного металлического щупа преобразователя в виде “минимикрофона” может составлять 170, 250, 400 или 500 мм. При эксплуатации необходимо избегать нагрева корпуса преобразователя выше температуры 60оС.

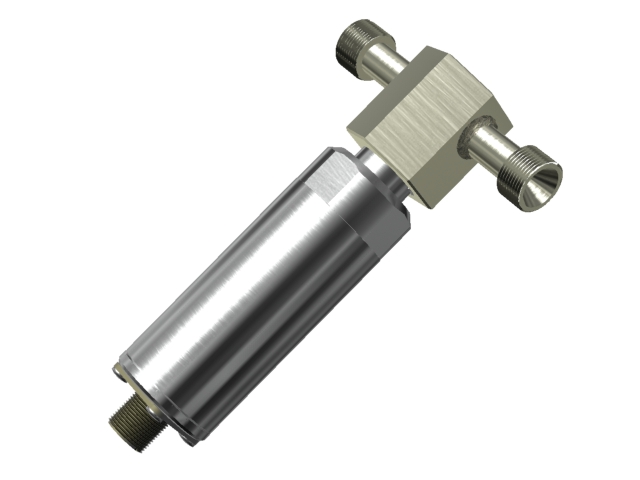

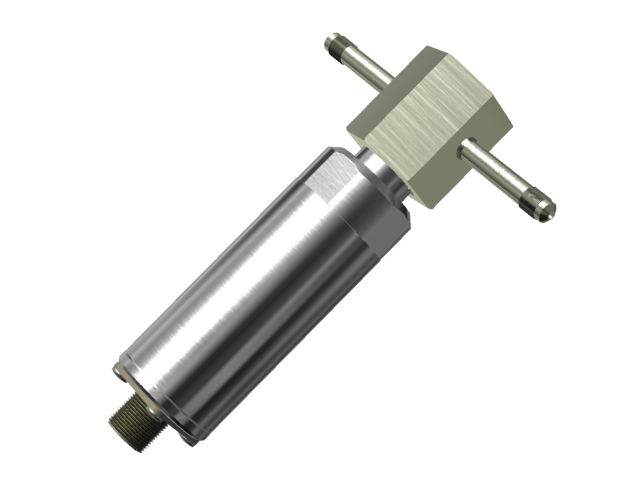

Преобразователи модификации ИПВТ-03-03 (ИПВТ-03-03-01, ИПВТ-03-03-02-М8, ИПВТ-03-03-02-М16) предназначены для измерений в потоках неагрессивных газовых сред при температурах от -45оС до +60оС и выполнены в виде проточных металлических камер. Преобразователь ИПВТ-03-03-01 с проточной камерой из дюраля Д16Т снабжен штуцером “елочка” для подключения к измерительному контуру. Преобразователи ИПВТ-03-03-02-М8 и ИПВТ-03-03-02-М16 снабжены проточной камерой из нержавеющей стали и имеют штуцеры маркировок М8х1 и М16х15, соответственно, для подключения к газопроводным системам.

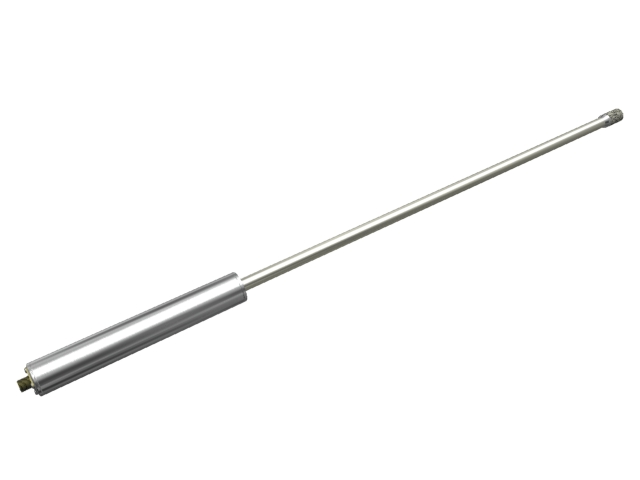

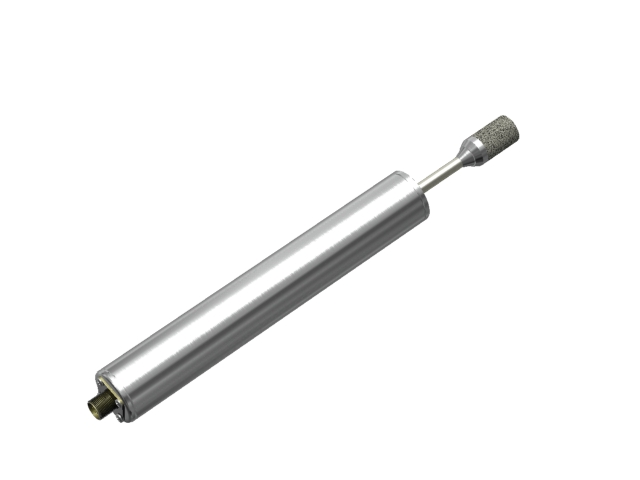

Преобразователь ИПВТ-03-04 представлен в двух моделях. Первая модель ИПВТ-03-04-L, предназначенная для измерений в неагрессивных газовых средах при температурах от -45оС до +120оС, имеет корпус из дюраля Д16Т и зонд в виде “штыря” длиной от 30 мм до 1000 мм, что определяется условиями проведения измерений. Вторая модель преобразователя ИПВТ-03-04-Б предназначена для измерений в барозалах и барокамерах при температурах от -45оС до +120оС.

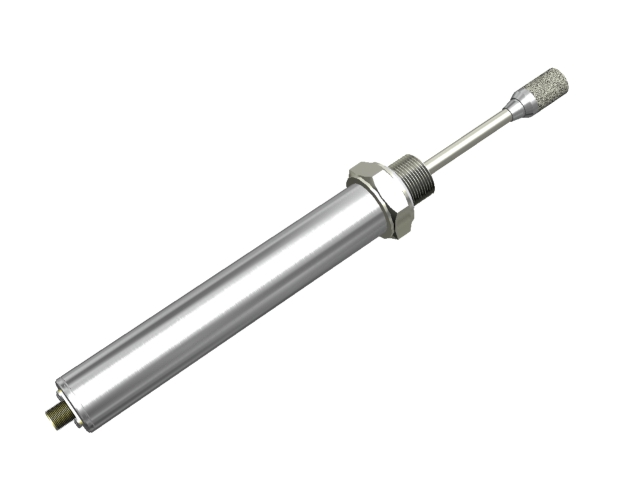

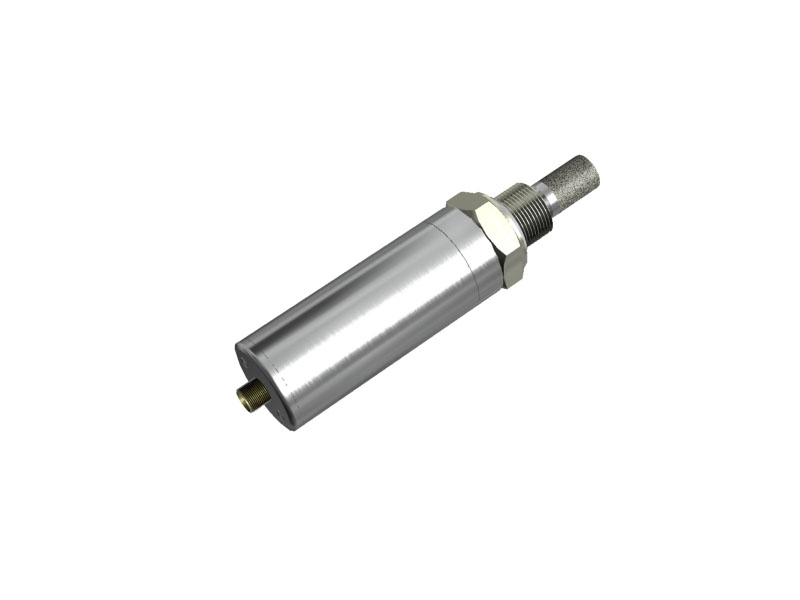

Преобразователь ИПВТ-03-06 погружного типа предназначен для точного измерения относительной влажности при температурах от -45оС до +60оС в герметичных газовых средах. Для этой цели данная модель преобразователя имеет корпус из дюраля Д16Т, крепежную гайку из нержавеющей стали. Измерительный зонд диаметром 6 мм и может иметь длину от 40 мм до 100 мм.

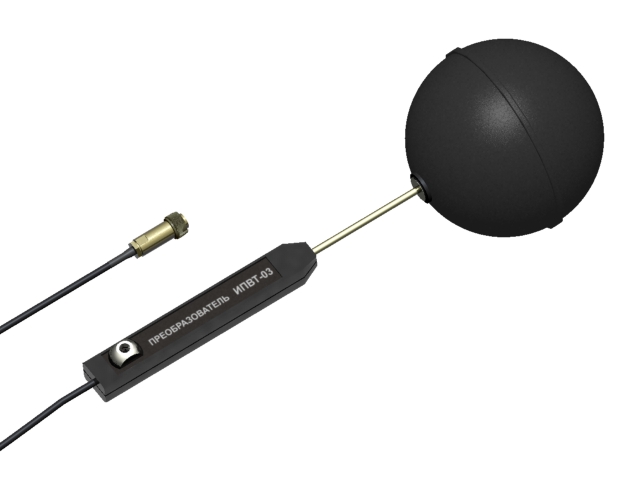

Преобразователь ИПВТ-03-09 имеет конструкцию для измерения в черной сфере и автоматического определения индекса тепловой нагрузки среды (ТНС). Подключение данного преобразователя к портативному прибору ИВТМ-7 К позволяет использовать прибор для определения индекса тепловой нагрузки среды при аттестации рабочих мест.

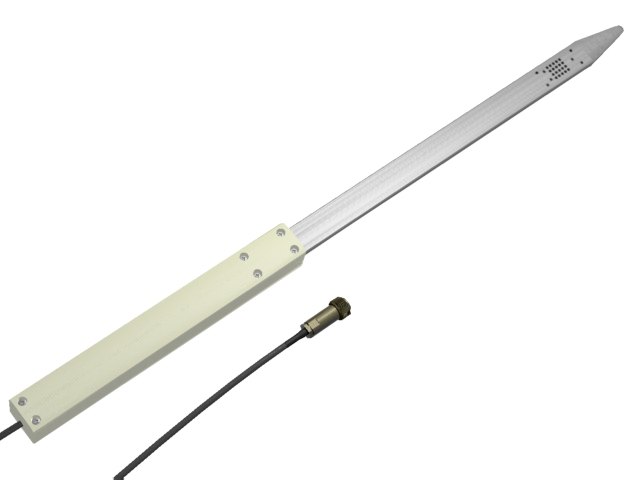

Преобразователь ИПВТ-03-11 предназначен для измерения влажности в стопе бумаги и листовых материалах. Поэтому его конструкция выполнена в виде “штык-ножа”, что дает возможность удобно и точно следить за влажностью материала.

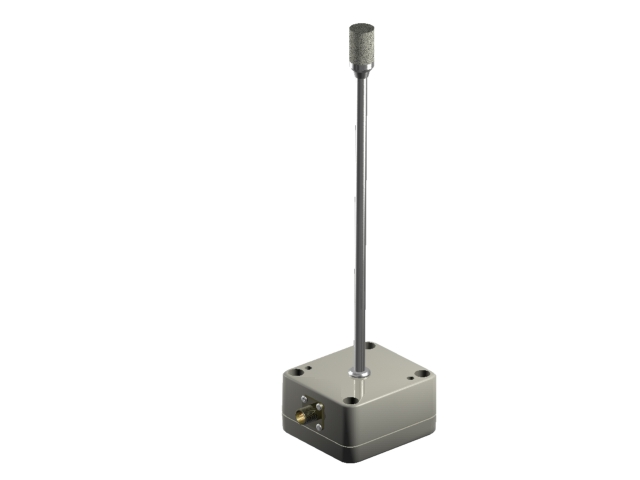

Преобразователь ИПВТ-03-14 выполнен в пылевлагозащищенном корпусе с классом защиты IP54 для проведения измерений в сложных технических газовых средах. Корпус преобразователя может быть как пластмассовым, так и металлическим.

Модельный ряд преобразователей ИПВТ-03-05-02-L, ИПВТ-03-05-04, ИПВТ-03-05-06 и ИПВТ-03-05-П предназначен только для измерения температуры в диапазоне от -45оС до +150оС. Преобразователь ИПВТ-03-05-03 позволяет измерять только температуру в диапазоне от -45оС до +120оС. Данные преобразователи имеют конструктивные отличия, обусловленные разными условиями применения.

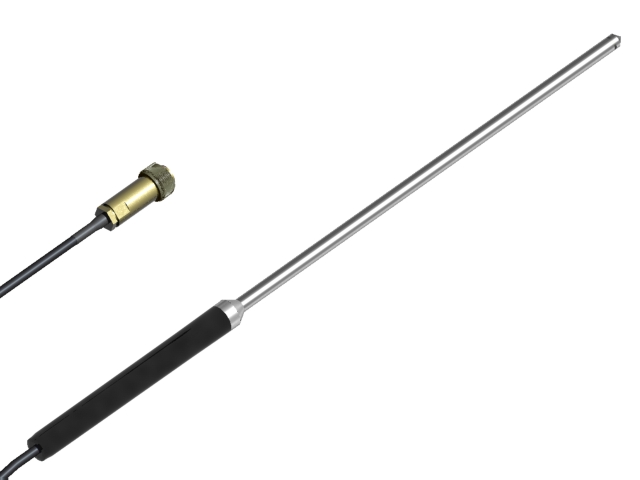

Преобразователь ИПВТ-03-05-02-L имеет пластмассовый корпус и измерительный зонд в виде “штыря” диаметром 4 мм и длиной от 200 мм до 700 мм. При эксплуатации необходимо избегать нагрева корпуса преобразователя выше температуры 60оС.

Преобразователь ИПВТ-03-05-03 выполнен в виде проточной камеры и предназначен для измерений температуры газовых потоков.

Преобразователь ИПВТ-03-05-04-L имеет корпус из дюраля Д16Т и измерительный зонд в виде “штыря” диаметром 6 мм и длиной от 250 мм до 1000 мм. При эксплуатации необходимо избегать нагрева корпуса преобразователя выше температуры 60оС.

Преобразователь ИПВТ-03-05-06 является измерительным устройством погружного типа, что дает возможность герметично закреплять зонд в измеряемой среде. При эксплуатации необходимо избегать нагрева металлического корпуса преобразователя выше температуры 60оС.

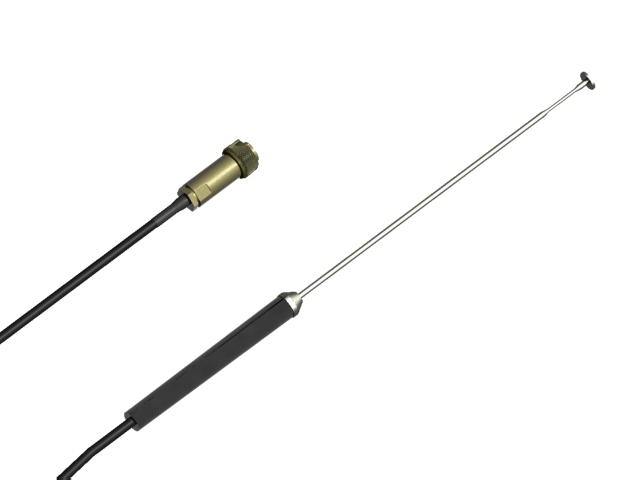

Преобразователь ИПВТ-03-05-П позволяет надежно измерять температуру поверхности разных материалов и объектов, что достигается за счет применения измерительного зонда прижимного типа, выполненного в виде миниатюрного диска.

Преобразователи относительной влажности и температуры ИПВТ-03 помогут Вам точно и надежно контролировать состояния газовых сред в разных сферах деятельности человека. Преобразователи ИПВТ-03 разработаны таким образом, чтобы, купив измерительный сетевой термогигрометр ИВТМ-7 или портативный термогигрометр ИВТМ-7К, Вы могли воспользоваться разными типами зондов при использовании одного измерительного блока, и таким образом комплексно решить Ваши задачи с минимальными затратами на приобретение надежного профессионального контрольно-измерительного оборудования.
