ИКВ-8. Современные технологии при контроле качества воздуха

Сегодня не только живя за городом, но и в условиях больших мегаполисов благодаря применению современной контрольно-измерительной техники становится возможным сформировать и поддерживать благоприятный микроклимат на рабочих местах и дома. Мы предлагаем контролировать качество Вашего воздуха с помощью нашей новой разработки - сертифицированного беспроводного измерителя качества воздуха ИКВ-8, который предназначен для измерения относительной влажности, температуры, атмосферного давления, объемных долей кислорода, диоксида углерода, массовых концентраций оксида углерода, аммиака, сероводорода, диоксида азота (любые 2 газовых компонента на выбор из 6 возможных) воздуха рабочей или жилой зоны.

Модификации измерителей качества воздуха ИКВ-8

В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, где указаны диапазоны измерений и пределы допускаемой основной погрешности измерителей, предназначенных для контроля ПДК вредных газов в воздухе рабочей зоны, ИКВ-8 имеет заметно лучшие характеристики по измеряемым параметрам. На выбор, в зависимости от целей и задач применения, мы производим 2 варианта исполнения прибора:

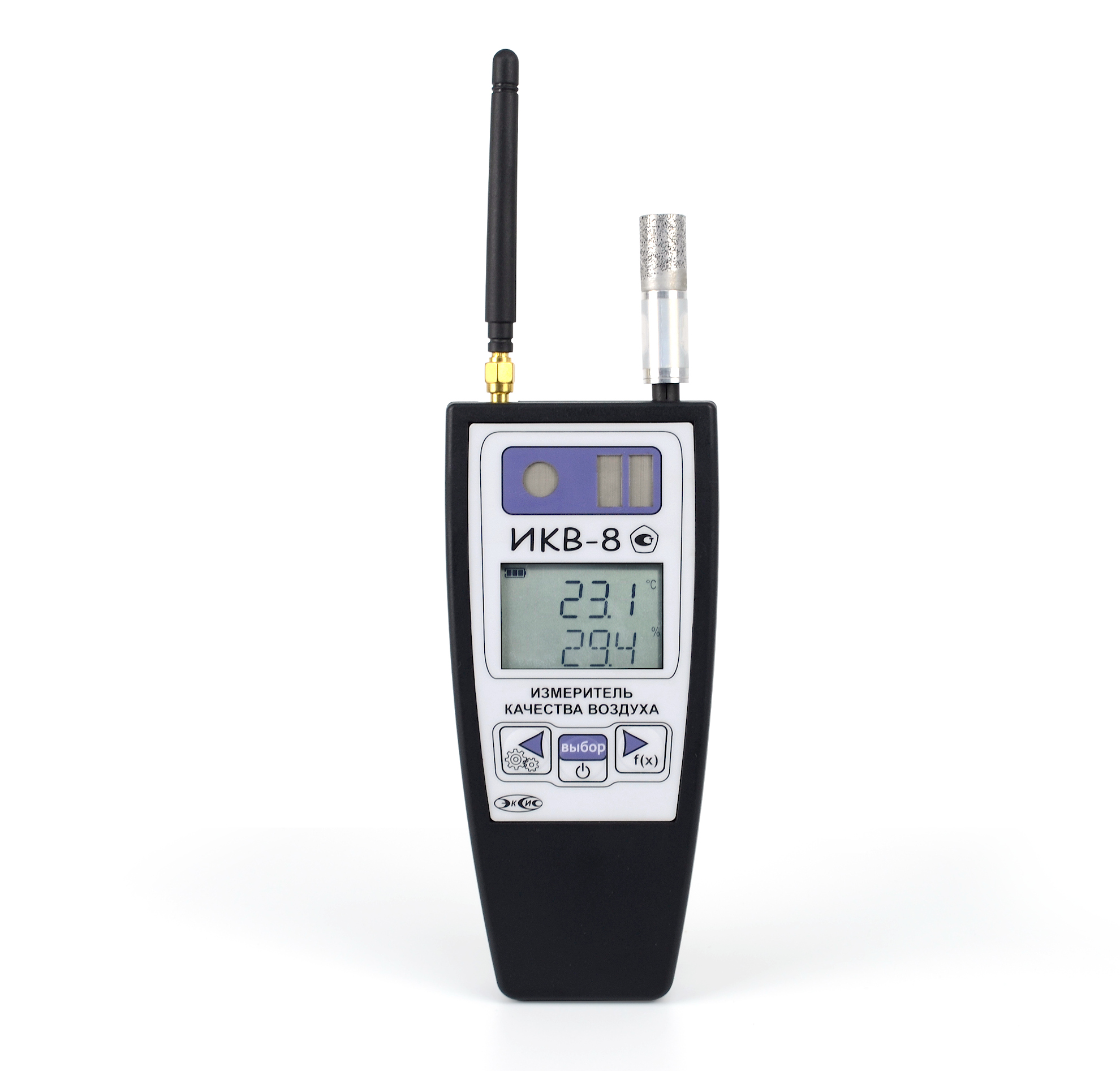

• ИКВ-8-П - в пластмассовом эргономичном корпусе, питание от 2-х аккумуляторов. Может работать на одном аккумуляторе, в то время как второй находится на зарядке. Беспроводной, эргономичный, с простым меню на ЖК-дисплее и встроенной памятью, рассчитан на работу без какой-либо специальной подготовки. Идеально подходит для мобильного и стационарного, если потребуется, контроля качества воздуха в офисных, производственных и жилых помещениях – Ваш союзник в формировании оптимального микроклимата на работе и дома.

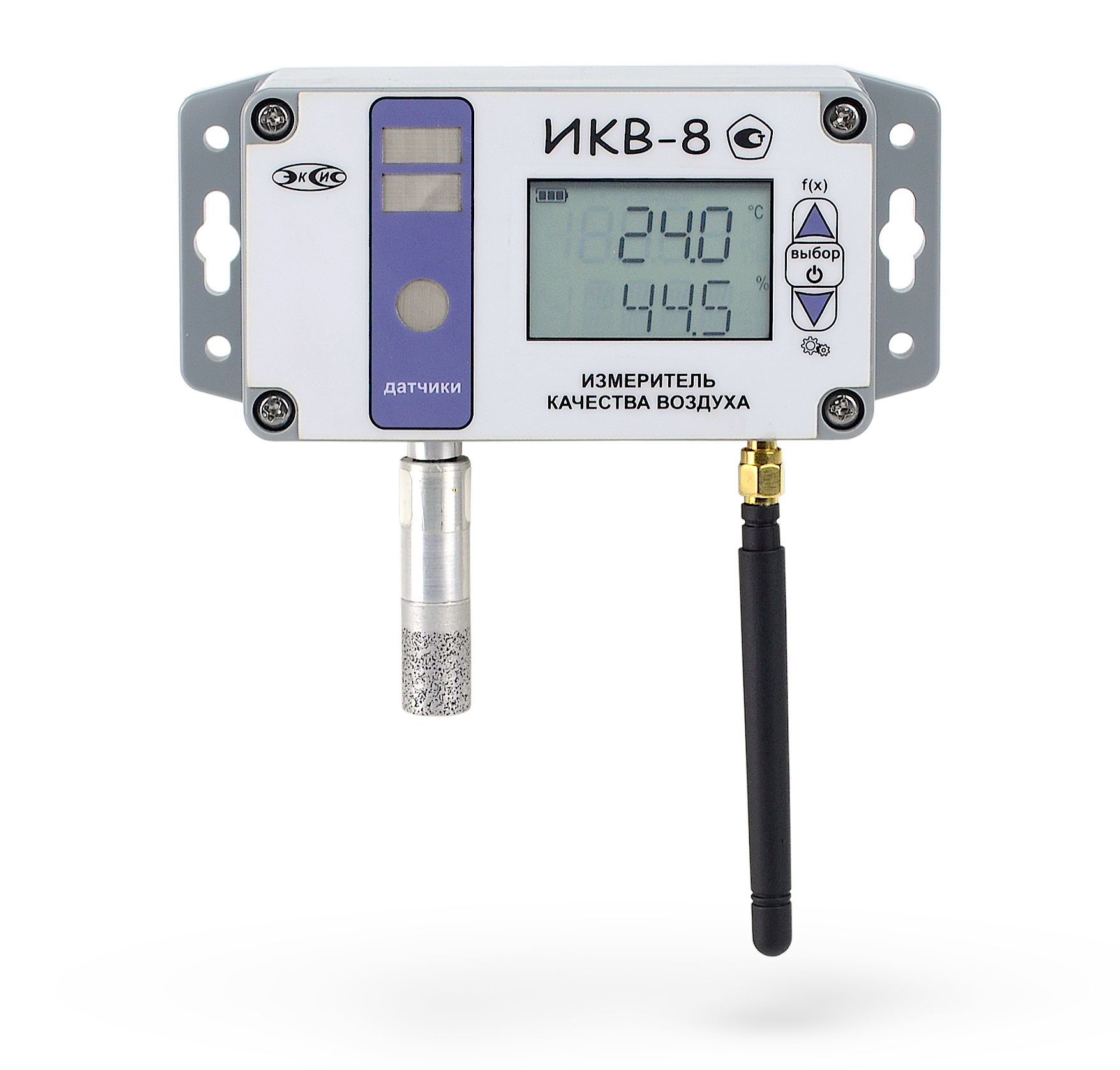

• ИКВ-8-Н - в пластмассовом промышленном корпусе для стационарной установки на несъемные или магнитные крепления в помещениях разнопланового назначения (склады, офисы, цехи, муниципальные, медицинские, образовательные и др. учреждения). В приборе предусмотрена звуковая сигнализация при нарушении порогов всех измеряемых параметров.

Базовый комплект поставки включает: прибор (ИКВ-8-П или ИКВ-8-Н), адаптер питания с кабелем USB, антенна, РЭ и паспорт, госповерка.

Измеритель качества воздуха ИКВ-8 – принцип работы и основные технические характеристики

Измеритель состоит: из блока измерения со встроенным датчиком давления, одним или двумя газовыми сенсорами (в зависимости от исполнения), а также преобразователя влажности и температуры, установленного непосредственно на блок измерения или соединенного с блоком измерения удлинительным кабелем длиной до 1 метра. Измерительный блок считывает информацию, полученную от измерительного преобразователя об измеренных значениях влажности и температуры, атмосферного давления от встроенного в корпус датчика давления, анализирует данные от встроенных газовых сенсоров и отображает все параметры измерения на индикаторе. Интервал опроса преобразователя, встроенного датчика давления и газовых сенсоров составляет около 1секунды. Измерители качества воздуха ИКВ-8 имеют два вида программного обеспечения (ПО). Встроенное ПО предназначено для решения следующих задач измерений: обработка и передача измерительной информации; отображение, настройка, диагностика, запись и хранение результатов измерений; формирование выходного цифрового сигнала (USB, радиоканал). Внешнее ПО «EVL» устанавливается на ПК под управлением операционной системы Microsoft Windows 7/8/10 и выполняет следующие функции: непрерывный мониторинг текущих измерений; контроль выхода измеряемых параметров за пределы заданных пороговых зон; запись, хранение, просмотр, формирование отчетов и печать результатов измерений. Встроенное ПО идентифицируется при включении питания посредством вывода на дисплей номера версии. Внешнее ПО идентифицируется в окне «О программе» в меню «Помощь» посредством вывода на дисплей номера версии и посредством подсчета контрольной суммы исполняемого файла по ГОСТ Р 34.11-2012.

Вы сможете сформировать из приборов свою уникальную беспроводную систему климат-контроля, выбирая для мониторинга только те показатели, которые нужно контролировать именно Вам и передавать результаты измерений в единый центр сбора-хранения информации по радиоканалу. Для передачи данных по радиоканалу необходимо приобретать радиомодем РМ-2-L-W или РМ-2-L-G. По радиоканалу на радиомодем поступают показания, полученные от измерителя ИКВ-8, затем данные измерений передаются на ПК по интерфейсам: RS-232, RS-485, USB, Ethernet, GSM (в случае приобретения РМ-2-L-G) или RS-232, RS-485, USB, Ethernet, WiFi (в случае приобретенияРМ-2-L-W), программное обеспечение Eksis Visual Lab для формирования измерительной сети из приборов ИКВ-8 поставляется в комплекте с радиомодемами РМ-2-L-W или РМ-2-L-G. Таким образом, Вы получаете инновационный сертифицированный беспроводной прибор, с помощью которого Вы сможете держать под контролем на Ваш выбор до 5-ти показателей воздушной среды. Кроме того, зарядка приборов, а также перенос данных измерений на компьютер происходит по USB-интерфейсу.

Основные технические характеристики измерителя ИКВ-8:

• дальность связи ИКВ-8 по радиоканалу в зоне прямой видимости приборов до 2000 м;
• *диапазон измерений: температуры -20…+40 ⁰С (при размещении измерительного преобразователя на корпусе прибора), -20…+60 ⁰С (при подключении преобразователя температуры и влажности через удлинительный кабель); относительной влажности 10…95%; атмосферного давления 840…1067 гПа;
• *диапазон измерений газовых компонентов: O₂ – 0…30% (об.д.), CO₂ – 400…5000 ppm (млн, ppm), CO – 0…500 мг/м³, NH₃ – 0…70 мг/м³, H₂S – 0…140 мг/м³, NO₂ – 0…35 мг/м³. На выбор любые 2 из 6-ти указанных газов;
• единицы отображения показаний измерений: температуры - ^оС; влажности - % относительной влажности (автоматический пересчет в г/м³ и в ^оС точки росы); атмосферного давления – гПа и мм рт. ст. (автоматический пересчет из гПа в мм рт. ст.. Пересчет выполняется автоматически по формуле 1 мм.рт.ст = 0,7501х1 гПа); объёмной доли О₂ - % об.д, СО₂ - % и ppm; концентраций СО, NH₃, H₂S, NO₂ – мг/м³;
• способ отбора пробы газа – диффузионный;
• рабочие условия эксплуатации прибора: температура -20…+40 ⁰С (блока измерителя), -20…+60 ⁰С (датчика температуры и влажности); относительная влажность (без конденсации влаги) 10…95%; атмосферное давление 84…106,7 кПа;
• внутренняя память измерений;
• напряжение питания постоянного тока 3,7….4,2 В;
• мощность, потребляемая измерителем 0,2 Вт;
• интерфейс связи с ПК - USB, радиоканал;
• уровень пылевлагозащиты IP54;
• межповерочный интервал 1 год.

Примечание: *Пределы допускаемой основной абсолютной погрешности измеряемых параметров, пределы допускаемого времени установления показаний Т_0,9д указаны в паспорте прибора.

Сферы, где будут востребованы измерители качества воздуха ИКВ-8

• рабочие, офисные, жилые, учебные, медицинские помещения; гостиницы; детские сады; торгово-развлекательные, культурно-досуговые и оздоровительные центры; научно-исследовательские учреждения и т.д, где необходимо не только обеспечить комфортный температурно-влажностный режим для работы, учебы, отдыха, проживания, лечения, но и избежать возникновения различных несчастных случаев, например, отравления людей углекислым газом. Контроль CO₂ необходим в любых закрытых помещениях, где находится много людей. Данный вопрос особенно актуален в холодное время года, когда окна закрыты, а системы вентиляции не работают;
• аттестация рабочих мест по условиям труда;
• животноводство, звероводство, птицеводство, где помимо температурно-влажностного режима в местах постоянного нахождения животных и птиц нужно контролировать концентрации: кислорода, диоксида углерода, аммиака, сероводорода;
• метрополитен, автомобильные тоннели, закрытые автостоянки, гаражи, автосервисы, машинные отделения судов - требуют мониторинга качества воздуха, включая концентрации кислорода и угарного газа;
• пригодятся приборы для определения качества воздуха и для контроля условий хранения готовой продукции, например, для поддержания определенного температурно-влажностного режима на складах;
• и многие другие.

Современный рынок устройств для мониторинга качества воздуха представлен большим разнообразием приборов, в большинстве случаев бытового использования. Мы разработали и предлагаем нашим заказчикам уникальный профессиональный сертифицированный беспроводной измеритель качества воздуха ИКВ-8, сочетающий в себе функционал сразу нескольких устройств: термогигрометра и газоанализатора. В данном приборе мы объединили: наши лучшие опытно-конструкторские разработки, высочайшие эксплуатационные характеристики, точность и надежность измерений!
