Актуальность выбранной темы связана с тем, что очень часто у пользователей возникают вопросы, связанные с несовпадением данных о предполагаемой погоде (температура и влажность воздуха на улице, которые анонсируют в прогнозах погоды) и фактических данных, которые показывают термогигрометры на улице.
1. Место проведения измерений: офисные помещения АО “ЭКСИС” и территория, прилегающая к зданию ОАО “Технопарк-Зеленоград”.
2. Регистрируемые параметры:
- относительная влажность (%);
- температура (0С).
3. Используемые контрольно-измерительные приборы:
Сетевой восьмиканальный термогигрометр ИВТМ-7/8Р-МК-16А производит измерения температуры и относительной влажности воздуха в офисе и на улице.
Использование стационарного прибора позволяет проводить измерения в удаленных местах (до 1000 метров) без ухудшения метрологических характеристик. Результаты измерений выводятся на индикаторе измерительного блока прибора, который располагается на пункте контроля.
Регистрация данных производится в автоматическом режиме с помощью программы NCServer.
Для измерения параметров микроклимата в производственных помещениях и офисе используются преобразователи ИПВТ-03М-01 (“минимикрофон”).
Для измерения параметров микроклимата на улице используется преобразователь ИПВТ-03М-16 (класс защиты IP54).

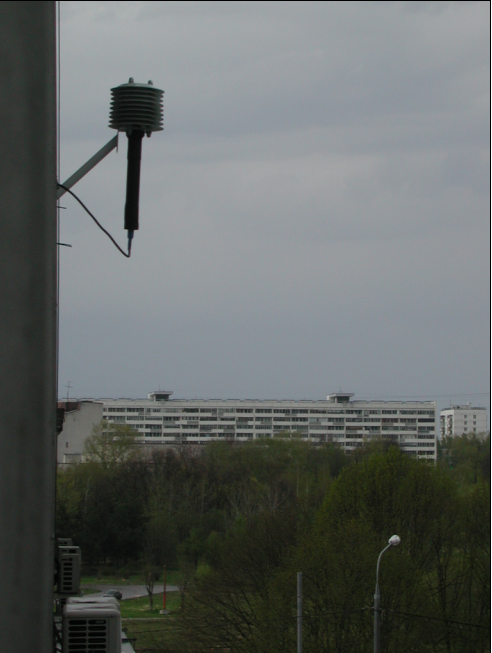

Размещая преобразователь на улице, наши специалисты позаботились о его защите от влияния прямых солнечных лучей, осадков и других неблагоприятных факторов, влияющих на чувствительный элемент. Преобразователь помещен в специальный защитный экран.
Приборы серии ИВТМ-7 внесены в Государственный реестр средств измерений РФ под № 15500-07 и проходят периодическую ежегодную поверку.
Термогигрометры ИВТМ-7 также внесены в Государственный реестр Республики Казахстан № KZ.02.03.02221-2007/15500-07.
4. Запись параметров микроклимата производится непрерывно с 2008 года.
5. Принцип действия термогигрометров серии ИВТМ-7.
Измерение относительной влажности производится с помощью сорбционно-емкостного сенсора. Принцип работы чувствительного элемента относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от влажности окружающей среды. В качестве влагочувствительного слоя использован полимерный материал. Для измерения температуры используется платиновый термометр сопротивления, выполненный по пленочной технологии. Кроме основной функции – измерения температуры, платиновый термометр задействован в системе компенсации изменений показаний влажности при различных температурах.
Чувствительные элементы относительной влажности и температуры установлены на конце зонда и закрыты металлическим или фторопластовым колпачком, обеспечивающим защиту их от механических повреждений и свободный доступ анализируемой среды.
6. Результаты измерений и их интерпретация.
6.1. Среднесуточные значения относительной влажности и температуры.
Сравним данные, представленные на сайте Гидрометцентра России и Московского Метеобюро о погоде на 18-19 мая, с показаниями стационарного термогигрометра ИВТМ-7/8Р-МК-16А за период с 18 по 19 мая 2009 г.
| Параметр | Дата | 18.05 (понедельник) | |||||||
| Время | 0000 | 300 | 600 | 900 | 1200 | 1500 | 1800 | 2100 | |
| Температура воздуха, °C | 9,3 | 7,5 | 7,7 | 11,2 | 13,9 | 17,1 | 15,1 | 11,8 | |
| Относительная влажность, % | 80 | 90 | 89 | 57 | 44 | 36 | 38 | 68 | |
| Параметр | Дата | 19.05 (вторник) | |||||||
| Время | 0000 | 300 | 600 | 900 | 1200 | 1500 | 1800 | 2100 | |
| Температура воздуха, °C | 7,3 | 6 | 7,9 | 13,2 | 17,9 | 18,2 | 18,1 | 17,8 | |
| Относительная влажность, % | 74 | 87 | 43 | 58 | 37 | 39 | 34 | 36 | |
Рассчитаем среднесуточные значения параметров микроклимата по данным таблицы 1:
| Параметры | 18 мая | 19 мая |
| Температура, ОС | 11,7 | 13,3 |
| Относительная влажность, % | 62,75 | 51 |

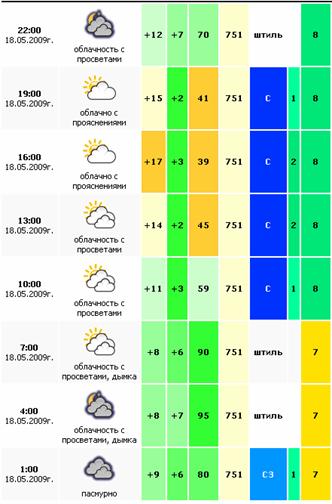

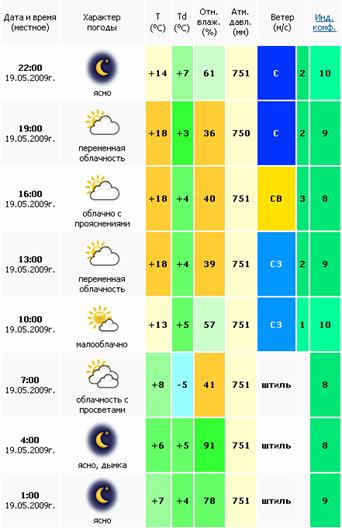

По данным, представленным на сайте Московского Метеобюро – в разделе “Архив фактической погоды для Московской области”, приведены следующие данные о погоде за 18-19 мая 2009г.
Таблица 2
Рассчитаем среднесуточные значения параметров микроклимата по данным таблицы 2:
| Параметры | 18 мая | 19 мая |
| Температура, ОС | 11,8 | 12,75 |
| Относительная влажность, % | 64,8 | 55,4 |

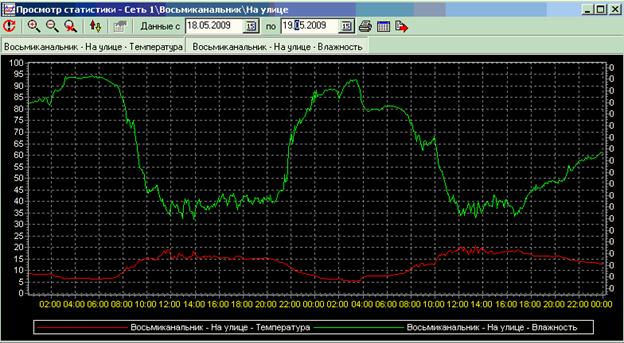

На графике 1 представлены результаты изменений относительной влажности и температуры прибором ИВТМ-7/8Р-МК-16А на улице рядом со зданием ОАО “Технопарк-Зеленоград” (18-19.05.09).
График 1.
Данные, приведенные на графике, могут быть автоматически переведены в таблицу.
Пример оформления таблицы
| Дата | Время | Температура,°C | Влажность,% |
| 18.05.2009 | 0:00:50 | 8,8 | 82,9 |
| 18.05.2009 | 0:05:53 | 8,8 | 82,8 |
| 18.05.2009 | 0:10:57 | 8,8 | 82,5 |
| 18.05.2009 | 0:16:02 | 8,7 | 82,6 |
| 18.05.2009 | 0:21:02 | 8,7 | 82,8 |
| 18.05.2009 | 0:26:09 | 8,6 | 83 |
Как Вы видите, интервал, с которым производится запись полученных измерений, составляет около 5 минут. Поэтому приводить таблицу полученных данных за два дня полностью мы не будем.
Рассчитаем среднесуточные значения параметров микроклимата по данным таблицы:
| Параметры | 18 мая | 19 мая |
| Температура, ОС | 12 | 13 |
| Относительная влажность, % | 62,1 | 60,4 |
Сравним полученные среднесуточные значения параметров микроклимата:
18 мая
| Параметры | Гидрометцентр | Московское метеобюро | Термогигрометр ИВТМ-7/8Р- МК-16А |
| Температура, ОС | 11,7 | 11,8 | 12 |
| Относительная влажность, % | 62,75 | 64,8 | 62,1 |
| Параметры | Гидрометцентр | Московское метеобюро | Термогигрометр ИВТМ-7/8Р- МК-16А |
| Температура, ОС | 13,3 | 12,75 | 13 |
| Относительная влажность, % | 51 | 55,4 | 60,4 |
Как мы видим, некоторые значения отличаются. Это связано с тем, что отличается площадь, на которой производятся замеры, месторасположение метеорологических станций, методы измерений и обработки данных и другие параметры. Так, например, Гидрометеоцентр приводит усредненные данные для Московской области, площадь которой 45 800 км2 (данные с wikipedia). В то время как прибор ИВТМ-7 производит контроль параметров микроклимата в одной конкретной точке!
6.2. Влияние выпадения атмосферных осадков на показания термогигрометров.
У вас могут возникнуть предположение, что термогигрометр показывает не те параметры микроклимата, которые фактически имеют место.
Посмотрим, как влияют атмосферные осадки на показания прибора.

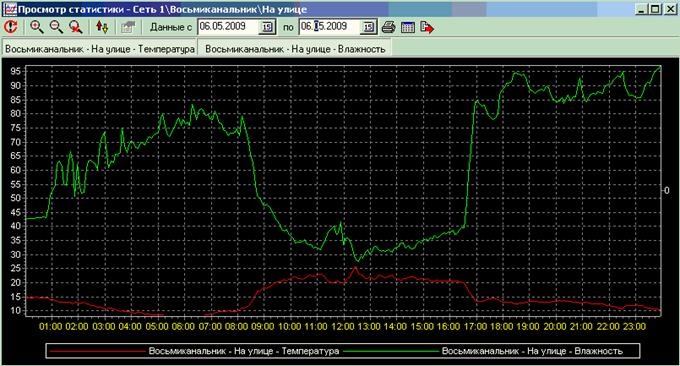

График 1.
Изменение относительной влажности и температуры на улице в течение суток.
В 1650 начался дождь

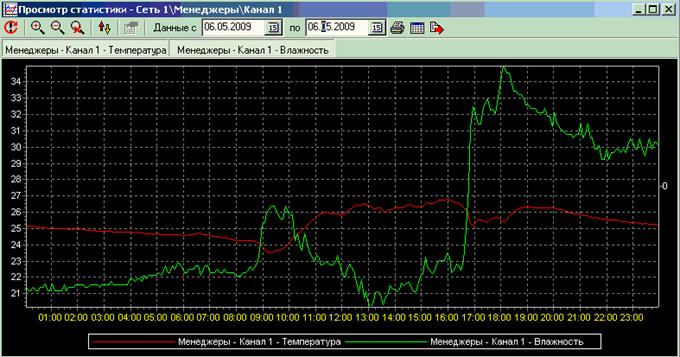

График 2.
Изменение относительной влажности и температуры в офисе в течение суток.
В 1650 начался дождь
Условия проведения измерений:
- открыто окно;
- выключено центральное отопление;
- выключен кондиционер.
Как мы видим из графиков 1 и 2, иллюстрирующих результаты измерений, при выпадении осадков относительная влажность начала стремительно расти с 39,8% до 85% на улице и с 22,3% до 32,4% в помещении. Термогигрометр моментально отреагировал на выпадение атмосферных осадков, причем как на улице, так и в помещении.
