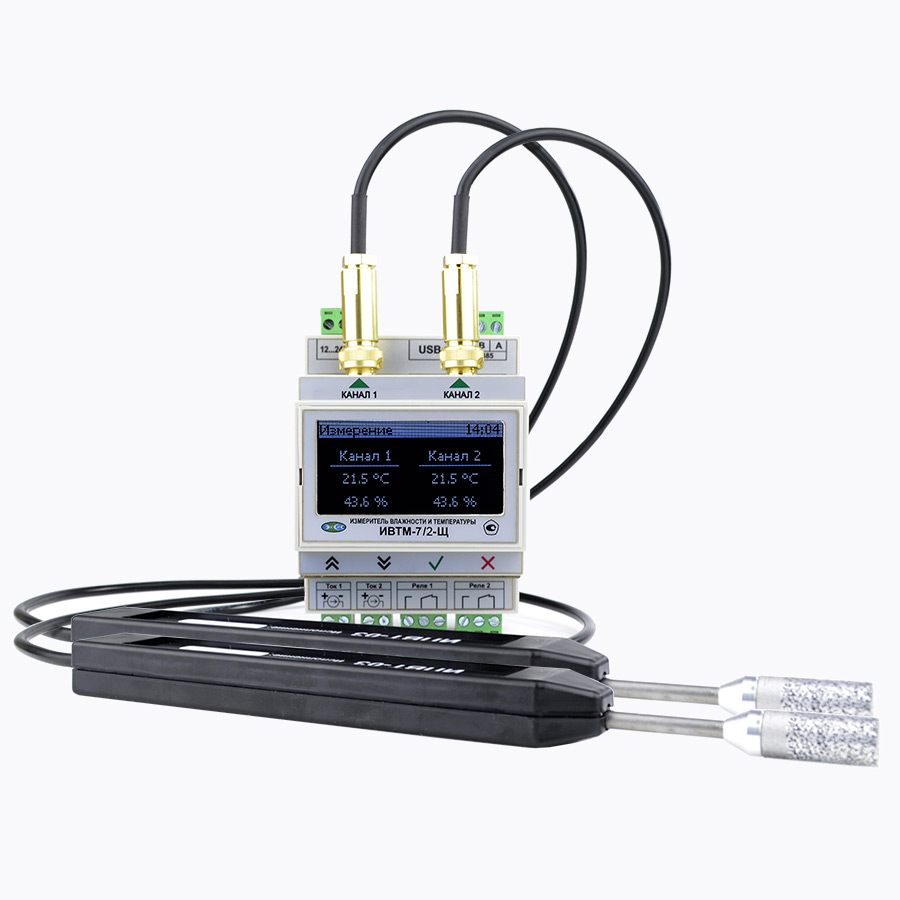

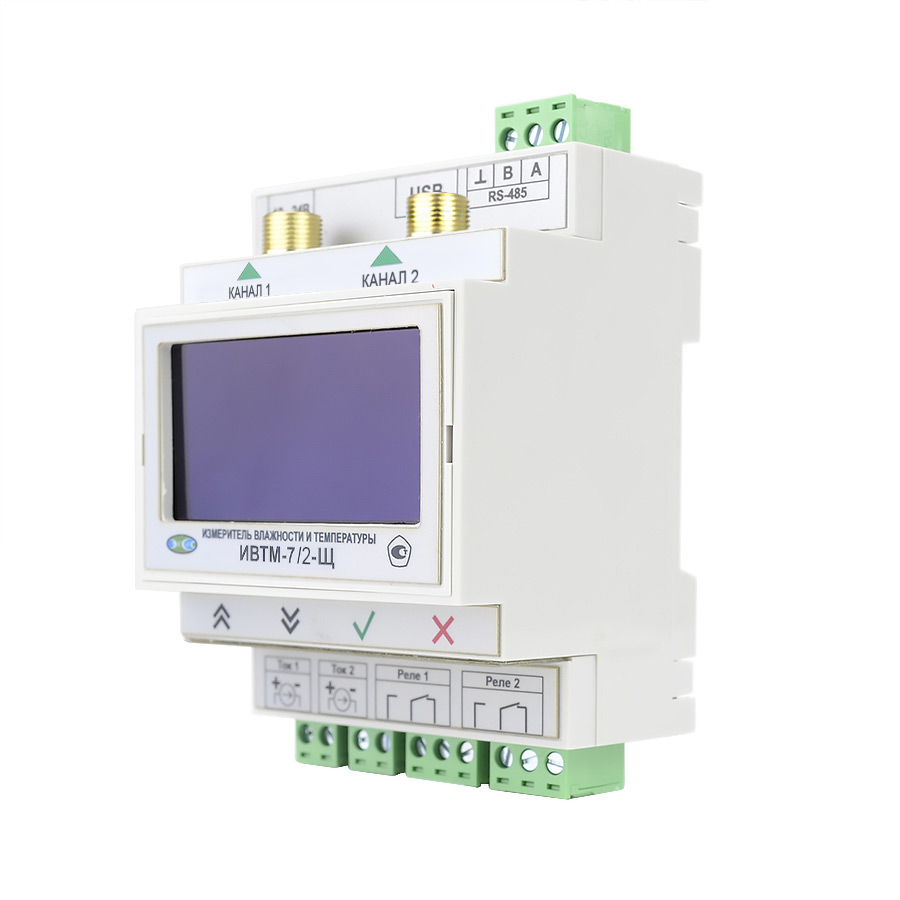

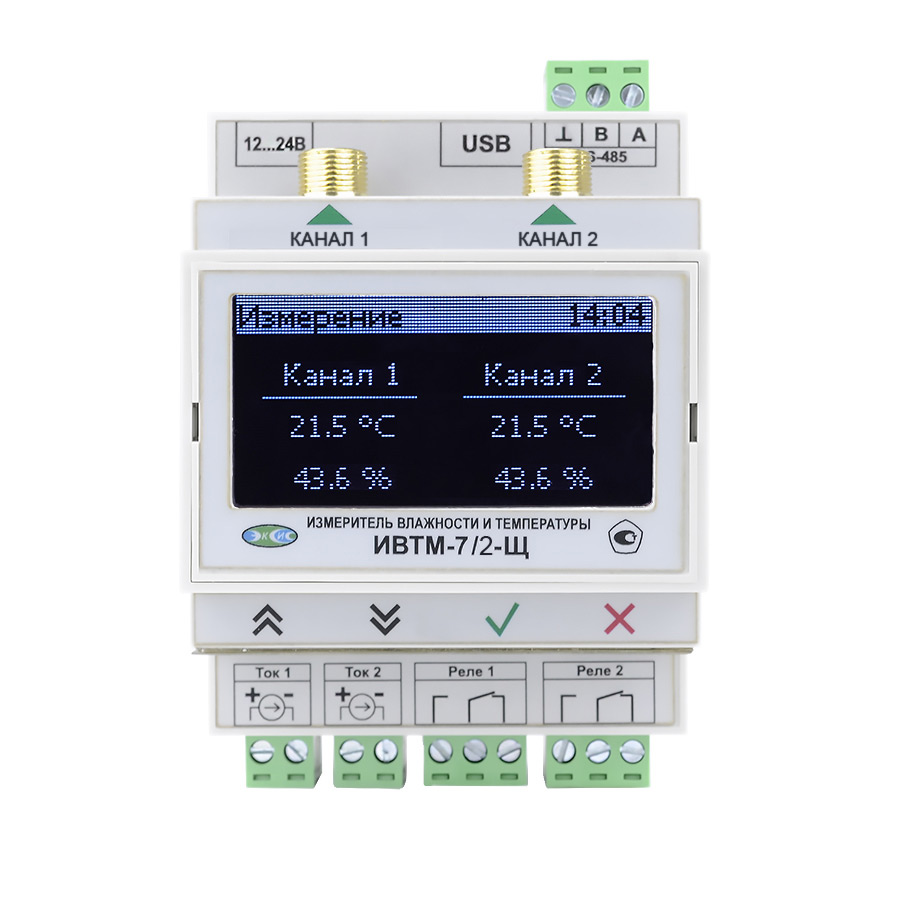

Термогигрометр ИВТМ-7 /2-Щ-2Р-2А
Артикул: N3237
- измеритель-регулятор

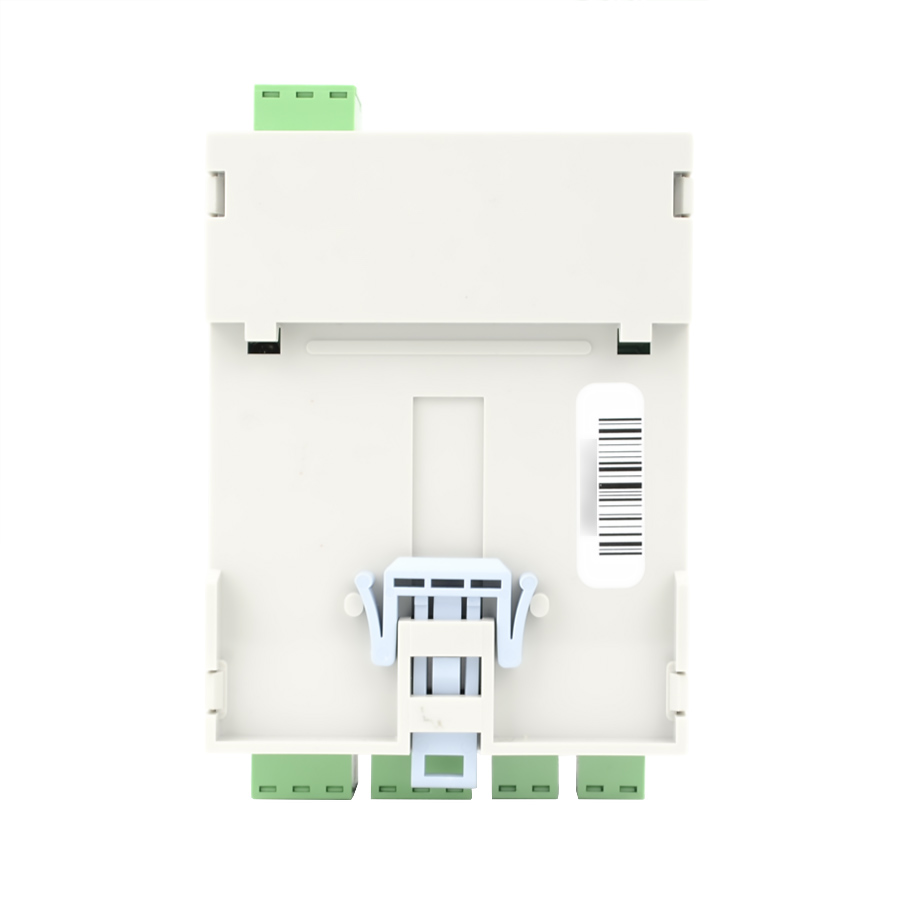

- крепление на DIN-рейку
- 2 канала измерения
- протокол Modbus RTU
- интерфейсы связи с компьютером USB, RS-485
- внутренняя память до 780 точек
- 2 реле
- 2 унифицированных токовых выхода
и без дополнительной комплектации
поверка не включена
Диапазон измерения относительной влажности, % | 0…99 |
Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) | ±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | 0,2 |
Диапазон измеряемых температур и абсолютная погрешность измерения температуры | см. таблицу преобразователей |
Постоянная времени измерения влажности, с, не более | 60 |
Единицы представления влажности | % отн. влажн., Твт.т., г/м3 |
Количество точек автоматической статистики | 780 |
Питание прибора, В | 12...24 В постоянного тока |
Тип индикатора | Монохромный OLED индикатор 132*64 |
Потребляемая прибором мощность, Вт, не более | 2 |
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
Интерфейс связи с компьютером | USB, RS-485 |
Нагрузочная способность реле | 7А при 220В |
Токовый выход: | |
Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
Дискретность изменения выходного тока, мкА | 19,5 |
Максимальное сопротивление нагрузки, Ом | 300, 1000, 300 |
Масса блока измерения, кг, не более | 0,2 |
Габаритные размеры блока измерения, мм, не более | 100×60×80 |
Рабочие условия применения блока измерения: | |
— температура воздуха, °С | -40…+50 |
— относительная влажность, % (без конденсации влаги) | 2...95 |
— атмосферное давление, кПа | 84…106 |
Средний срок службы, лет | 5 |
Зарегистрирован в Государственном реестре средств измерений РФ под № 15500-12
Зарегистрирован в Государственном реестре средств измерений Республики Казахстан под №KZ.02.03.05264-2013/15500–12
Зарегистрирован в Государственном реестре средств измерений Республики Азербайджан под №3218-2013
Зарегистрирован в Государственном реестре средств измерений Республики Узбекистан под №02.2877-13
Назначение
Термогигрометр предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.
Измеритель влажности может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Достоинства
- щитовое исполнение корпуса на DIN-рейку;
- малые габариты;
- малая потребляемая мощность;
- высококонтрастный графический индикатор;
- интерфейсы RS-485, USB;
- взаимозаменяемость первичных преобразователей;
- возможность пересчёта значений различных единиц влажности (% -> ppm, г/м3, Св.т.);
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть.




































































Защитный экран УЗКВ предназначен для использования с термогигрометрами серии ИВТМ-7 при проведении измерений на открытом воздухе.
Экран разработан для защиты выносных преобразователей от атмосферных осадков (дождя, снега), а также от солнечных лучей (перегрева датчика), что достигается благодаря специальному покрытию и конструктивному исполнению экрана.
Нежелательные внешние воздействия на преобразователь при проведении измерений на открытом воздухе:
- попадание атмосферных осадков в виде дождя и снега на датчик. Поскольку датчик влажности в приборах серии ИВТМ-7 сорбционно-емкостного типа, прямое попадание влаги может вывести его из строя;
- прямые солнечные лучи. Солнечные лучи, попадая на поверхность колпачка, закрывающего сенсоры влажности и температуры, нагревают его. Это приводит к завышенным показаниям температуры, измеряемой платиновым терморезистором, который располагается под защитным колпачком и является температурным датчиком в термогигрометрах ИВТМ-7.
Защитный экран крепится к стене на кронштейн. Его конструкция позволяет легко извлекать преобразователь в случае необходимости проведения сервисного обслуживания прибора ИВТМ-7 или его поверки.
Модель УЗКВ-1 предназначена для преобразователей ИПВТ-03, которыми комплектуются переносной термогигрометр ИВТМ-7 К и все стационарные модели ИВТМ-7.
Модель УЗКВ-2 предназначена для преобразователей ИПВТ-05, которыми комплектуются переносные термогигрометры серии ИВТМ-7 М.
×
