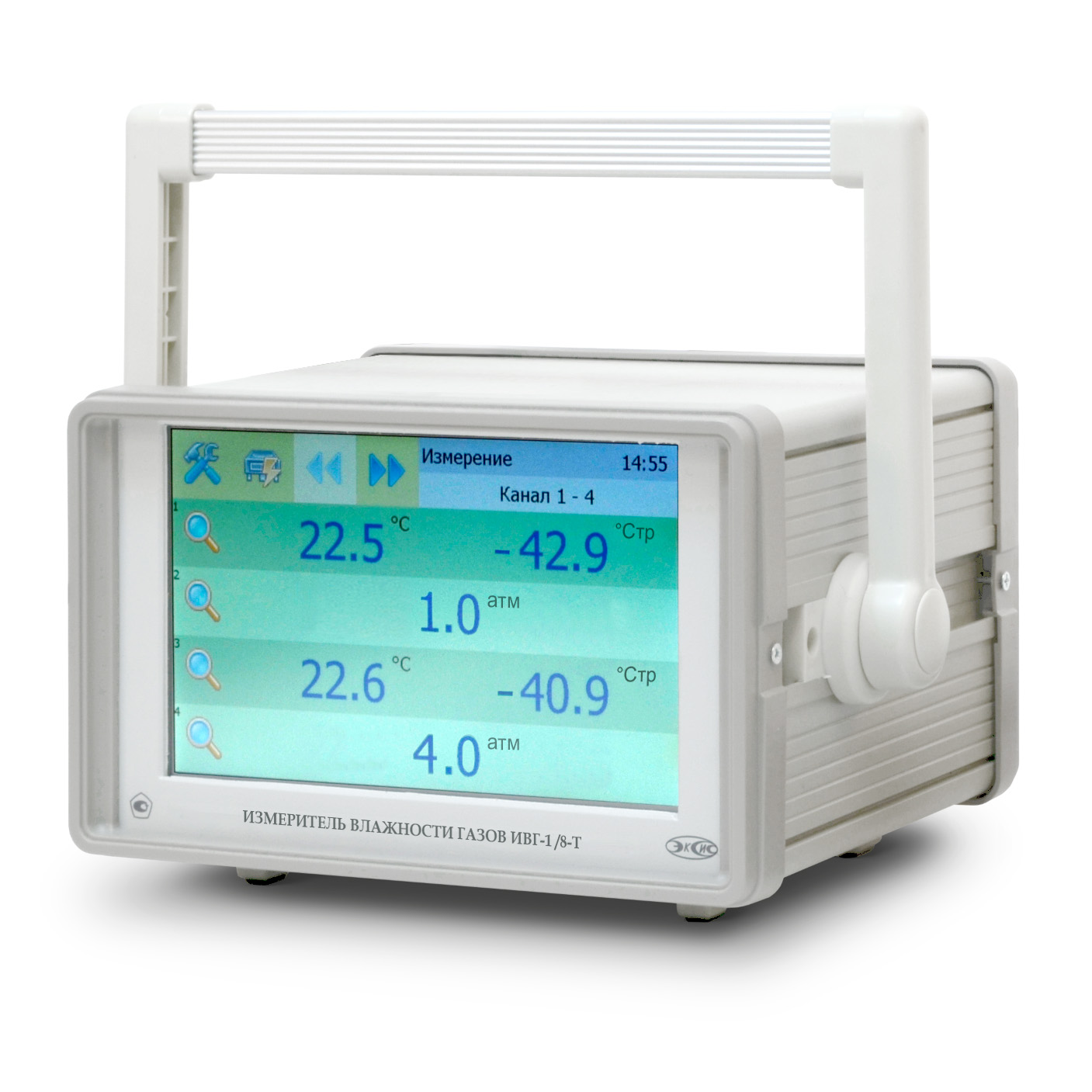

ИВГ-1 /8-Т-8Р-8А-Е (7)

ИВГ-1 /8-Т-8Р-8А-Е (7)
ИВГ-1 /4-Т-8Р-8А-Е (7)
  • измеритель-регулятор
  • протоколы Modbus RTU и Modbus TCP
  • цветной графический дисплей (7") с сенсорным управлением
  • возможность подключить датчик давления
  • интерфейс связи с компьютером USB, RS-232, RS-485, Ethernet
  • внутренняя память
    до 30000 точек
  • 8 каналов измерения
  • 8 реле
  • 8 унифицированных токовых выходов
Области применения:


36 900 руб

цена указана без НДС (18%)
и без дополнительной комплектации

поверка не включена

В список сравнения

Диапазон измерения микровлажности, °Ст.р. -80...0
Абсолютная погрешность измерения микровлажности, °Ст.р. ±2
Температура анализируемого газа, °С -20…+40
Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) 25 / 160 / 400
Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3
Рекомендуемый расход анализируемого газа, л/ч 20...60
Питание прибора, В 110...230 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более 30
Разрешение дисплея 800x480
Количество цветов дисплея 65536
Тип сенсорной панели резистивный
Количество точек автоматической статистики, не менее 512000
Длина кабеля для подключения первичного преобразователя к блоку измерения, м 1000
Возможность подключения датчика давления да
Интерфейс связи с компьютером RS-232, RS-485, USB, Ethernet
Нагрузочная способность реле 7 А при 220 В
Диапазон изменения выходного тока, мА 0...5, 0...20, 4...20
Дискретность изменения выходного тока, мкА 19,5
Максимальное сопротивление нагрузки, Ом 300
Масса блока измерения, кг, не более 1
Габаритные размеры блока измерения, мм 150х250х260
Масса измерительного преобразователя влажности, кг, не более 0,4
Рабочие условия применения блока измерения:
— температура воздуха, °С -20...+50
— относительная влажность, % (без конденсации влаги) 10...95
— атмосферное давление, кПа 84...106
Рабочие условия применения первичного преобразователя:
— температура воздуха, °С -20...+40
— относительная влажность, % (без конденсации влаги) 10...95
— атмосферное давление, кПа 84...106
Рабочие условия измерительного преобразователя давления:
— температура воздуха, °С +5...50
— относительная влажность, % (без конденсации влаги) 10...95
— атмосферное давление, кПа 84...106
Средний срок службы, лет 5
Зарегистрирован в Государственном реестре средств измерений РФ под 15501-12
Зарегистрирован в Государственном реестре средств измерений Республики Казахстан подKZ.02.03.02403-2008/15501-07
Зарегистрирован в Государственном реестре средств измерений Республики Азербайджан под3217-20103
Зарегистрирован в Государственном реестре средств измерений Республики Узбекистан под02.2202-13

Гигрометр относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0 с маркировкой ExiaIICT6 X(в комплекте с активным барьером искрозащиты БИ-1 П*).
*поставляется по заказу.

Назначение

Гигрометр ИВГ-1/Х-Т-YР-ZА (7) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов. Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

Достоинства

- цветной графический дисплей (7") с сенсорным управлением;
- интуитивно понятный интерфейс;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьютером RS-232, RS-485, USB и Ethernet;
- наличие шестнадцати унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА (гигрометр ИВГ-1 /Х-Т-16А);
- наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВГ-1 /Х-Т-16Р);
- возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВГ-1 /Х-Т-8Р-8А);
- наличие нескольких режимов управления: логическое, по гистерезису;
- режим графического отображения измеряемых параметров\накопленной статистики;
- отображение параметров регулирования на дисплее блока измерения;
- возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
- возможность подключения датчика давления ИПД;
- встроенный аккумулятор для обеспечения автономного питания (опционально);
- металлический ударопрочный корпус;
- возможность объединения приборов в измерительную сеть.

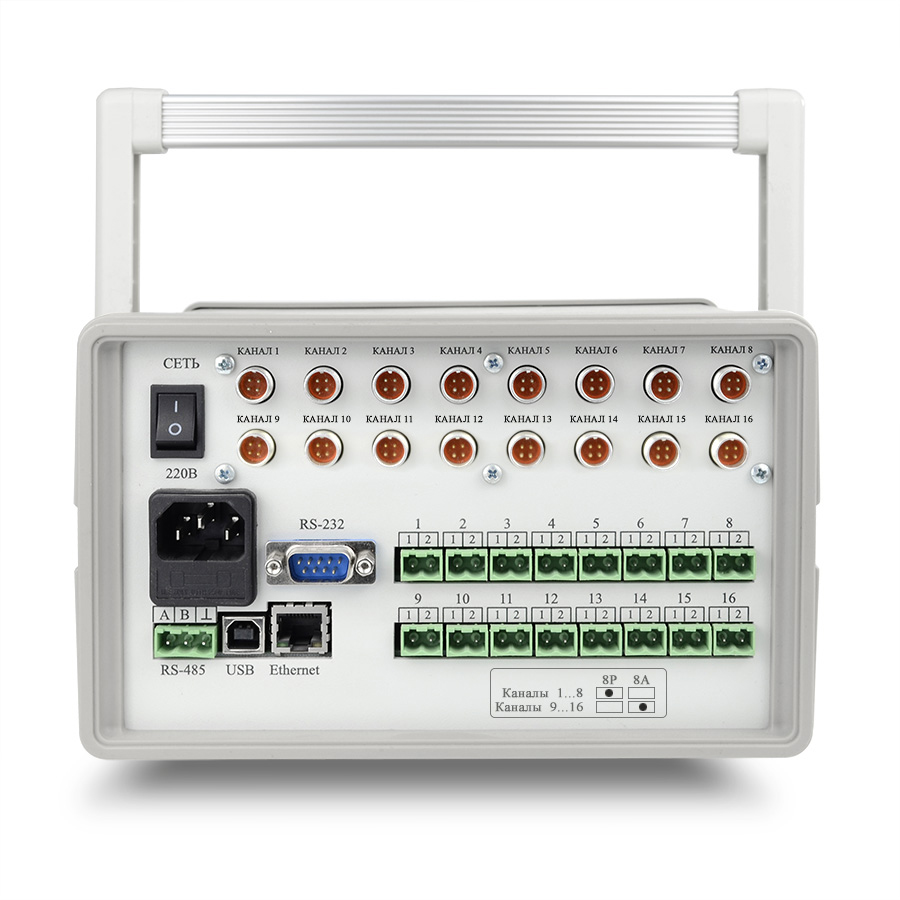

ИВГ-1 /8-Т-8A-8Р (7) - измерительный блок с восемью аналоговыми выходами и восемью реле;
ИВГ-1 /8-Т-16Р (7) - измерительный блок с шестнадцатью независимыми реле;
ИВГ-1 /8-Т-16А (7) - измерительный блок с шестнадцатью аналоговыми выходами.
9 900 руб
шт.
Преобразователь давления ИПД
Преобразователь давления ИПД
48 руб
м
Дополнительный кабель
Дополнительный кабель
Преобразователь давления ИПД
Преобразователь давления ИПД

Предназначен для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали. Выпускается в трех вариантах:

ИПД-01          - газовый штуцер с резьбой М20х1.5

ИПД-02-М8    - проточная камера с двумя штуцерами М8х1

ИПД-02-М16  - проточная камера с двумя штуцерами М16х1.5


Диапазоны измерения избыточного давления, МПа0 ... 2,5
Класс точности0,5
Диапазон выходного сигналаток 0...20мА
Температура эксплуатации, ºС-40...+50
Габаритные размеры, l*d (мм)120x32
×
Дополнительный кабель
Дополнительный кабель Дополнительный кабель (до 1 000 метров к каждому преобразователю) ×
Барьер искрозащиты БИ-1П
Барьер искрозащиты БИ-1П
  • Барьер искрозащиты
  • Невосстанавливаемое изделие

Комплект поставки

  • Искрозащитный барьер БИ-1П
  • Паспорт на барьер БИ-1П
  • Кабель соединительный с РС-7, 1м
×
Eksis Visual Lab для стационарных приборов
Eksis Visual Lab для стационарных приборов

Комплект поставки ПО:

  • диск с описанием
  • кабель RS-232  10м
  • кабель USB 1,8 м
×
Eksis Visual Lab для объединения в сеть
Eksis Visual Lab для объединения в сеть

Комплект поставки ПО:

  • диск с описанием
  • для портативных приборов: кабель RS-232 1м либо USB 1,8 м
  • для стационарных приборов: кабель RS-232 10м + кабель USB 1,8 м
×
Преобразователь ИПВТ-08-Д1-М20x1.5
Преобразователь ИПВТ-08-Д1-М20x1.5
  • давление газа не более 2533 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
×
Ротаметр Visi-Float VFA-22-BV
Ротаметр Visi-Float VFA-22-BV Ротаметр Visi-Float VFA-22-BV с латунным краном ×
Ротаметр Visi-Float VFA-23
Ротаметр Visi-Float VFA-23 Ротаметр Visi-Float VFA-23 ×
Преобразователь ИПВТ-08-Д2-М20x1.5
Преобразователь ИПВТ-08-Д2-М20x1.5
  • давление газа не более 16212 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
×
Преобразователь ИПВТ-08-Д1-3/4" UNF
Преобразователь ИПВТ-08-Д1-3/4" UNF
  • давление газа не более 2533 кПа
  • с резьбой 3/4" UNF
×
Преобразователь ИПВТ-08-Д2-3/4" UNF
Преобразователь ИПВТ-08-Д2-3/4" UNF
  • давление газа не более 16212 кПа
  • с резьбой 3/4" UNF
×
Преобразователь ИПВТ-08-Д3-3/4" UNF
Преобразователь ИПВТ-08-Д3-3/4" UNF
  • давление газа не более 40530 кПа
  • с резьбой 3/4" UNF
×
Преобразователь ИПВТ-08-Д1-5/8" UNF
Преобразователь ИПВТ-08-Д1-5/8" UNF
  • давление газа не более 2533 кПа
  • с резьбой 5/8" UNF
×
Преобразователь ИПВТ-08-Д2-5/8" UNF
Преобразователь ИПВТ-08-Д2-5/8" UNF
  • давление газа не более 16212 кПа
  • с резьбой 5/8" UNF
×
Преобразователь ИПВТ-08-Д3-5/8" UNF
Преобразователь ИПВТ-08-Д3-5/8" UNF
  • давление газа не более 40530 кПа
  • с резьбой 5/8" UNF
×
Преобразователь ИПВТ-08-Д1-G 1/2"
Преобразователь ИПВТ-08-Д1-G 1/2"
  • давление газа не более 2533 кПа
  • с резьбой G 1/2"
×
Преобразователь ИПВТ-08-Д2-G 1/2"
Преобразователь ИПВТ-08-Д2-G 1/2"
  • давление газа не более 16212 кПа
  • с резьбой G 1/2"
×
Преобразователь ИПВТ-08-Д3-G 1/2"
Преобразователь ИПВТ-08-Д3-G 1/2"
  • давление газа не более 40530 кПа
  • с резьбой G 1/2"
×
Преобразователь ИПВТ-08-Д3-М20x1.5
Преобразователь ИПВТ-08-Д3-М20x1.5
  • давление газа не более 40530 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
×
Преобразователь ИПВТ-08-Д1-ПС-М20x1.5
Преобразователь ИПВТ-08-Д1-ПС-М20x1.5
  • давление газа не более 2533 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д2-ПС-М20x1.5
Преобразователь ИПВТ-08-Д2-ПС-М20x1.5
  • давление газа не более 16212 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д1-ПС-3/4" UNF
Преобразователь ИПВТ-08-Д1-ПС-3/4" UNF
  • давление газа не более 2533 кПа
  • с резьбой 3/4" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д2-ПС-3/4" UNF
Преобразователь ИПВТ-08-Д2-ПС-3/4" UNF
  • давление газа не более 16212 кПа
  • с резьбой 3/4" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д3-ПС-3/4" UNF
Преобразователь ИПВТ-08-Д3-ПС-3/4" UNF
  • давление газа не более 40530 кПа
  • с резьбой 3/4" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д1-ПС-5/8" UNF
Преобразователь ИПВТ-08-Д1-ПС-5/8" UNF
  • давление газа не более 2533 кПа
  • с резьбой 5/8" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д2-ПС-5/8" UNF
Преобразователь ИПВТ-08-Д2-ПС-5/8" UNF
  • давление газа не более 16212 кПа
  • с резьбой 5/8" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д3-ПС-5/8" UNF
Преобразователь ИПВТ-08-Д3-ПС-5/8" UNF
  • давление газа не более 40530 кПа
  • с резьбой 5/8" UNF
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д1-ПС-G 1/2"
Преобразователь ИПВТ-08-Д1-ПС-G 1/2"
  • давление газа не более 2533 кПа
  • с резьбой G 1/2"
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д2-ПС-G 1/2"
Преобразователь ИПВТ-08-Д2-ПС-G 1/2"
  • давление газа не более 16212 кПа
  • с резьбой G 1/2"
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д3-ПС-М20x1.5
Преобразователь ИПВТ-08-Д3-ПС-М20x1.5
  • давление газа не более 40530 кПа
  • погружного типа с резьбой для гермообъемов М20×1.5
  • подогрев сенсора
×
Преобразователь ИПВТ-08-Д3-ПС-G 1/2"
Преобразователь ИПВТ-08-Д3-ПС-G 1/2"
  • давление газа не более 40530 кПа
  • с резьбой G 1/2"
  • подогрев сенсора
×
