Газосигнализатор СГГ6М

Газосигнализатор СГГ6М
Стационарный сигнализатор горючих газов СГГ6М

В список сравнения

Характеристики Значения
Пороги срабатывания сигнализации (по метану), % НКПР 10 20 (СГГ6М-П10, -П10С, -П10Н, -В10СГГ6М-П20, -П20С, -П20Н, -В20)
Абсолютная погрешность, % НКПР, не более ± 5
Время срабатывания сигнализации, с не более 15 (при превышении сигнальной концентрации в 1,6 раза)
Время работы без контроля и регулировки порога срабатывания сигнализации, лет 1
Рабочий температурный диапазон, ° С от +0 до +50
Напряжение питания, В от 150 до 260 (50 Гц)
Потребляемая мощность, ВА, не более 105 (СГГ6М-П10, -П10С, -П10НСГГ6М-В10, СГГ6М-В20)
Габаритные размеры, мм, не более: БСП1БСП2блок датчика 132х166х53132х122х53132х70х42 (СГГ6М-П10, -П10С, -П10НСГГ6М-В10, СГГ6М-В20)
Масса, кг, не более: БСП1БСП2блок датчика 0,70,60,15 (СГГ6М-П10, -П10С, -П10НСГГ6М-В10, СГГ6М-В20)

Назначение


Сигнализатор газа предназначен для непрерывного автоматического контроля содержания топливных газов (природного по ГОСТ 5542-87 и газов углеводородных сжиженных по ГОСТ 20448-90) в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газов.


Области применения


В помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях. Сигнализатор СГГ-6М предназначен для установки в подъездах, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.

Принцип работы - термохимический.

Способ забора пробы - диффузионный.

Тип сигнализатора - стационарный.

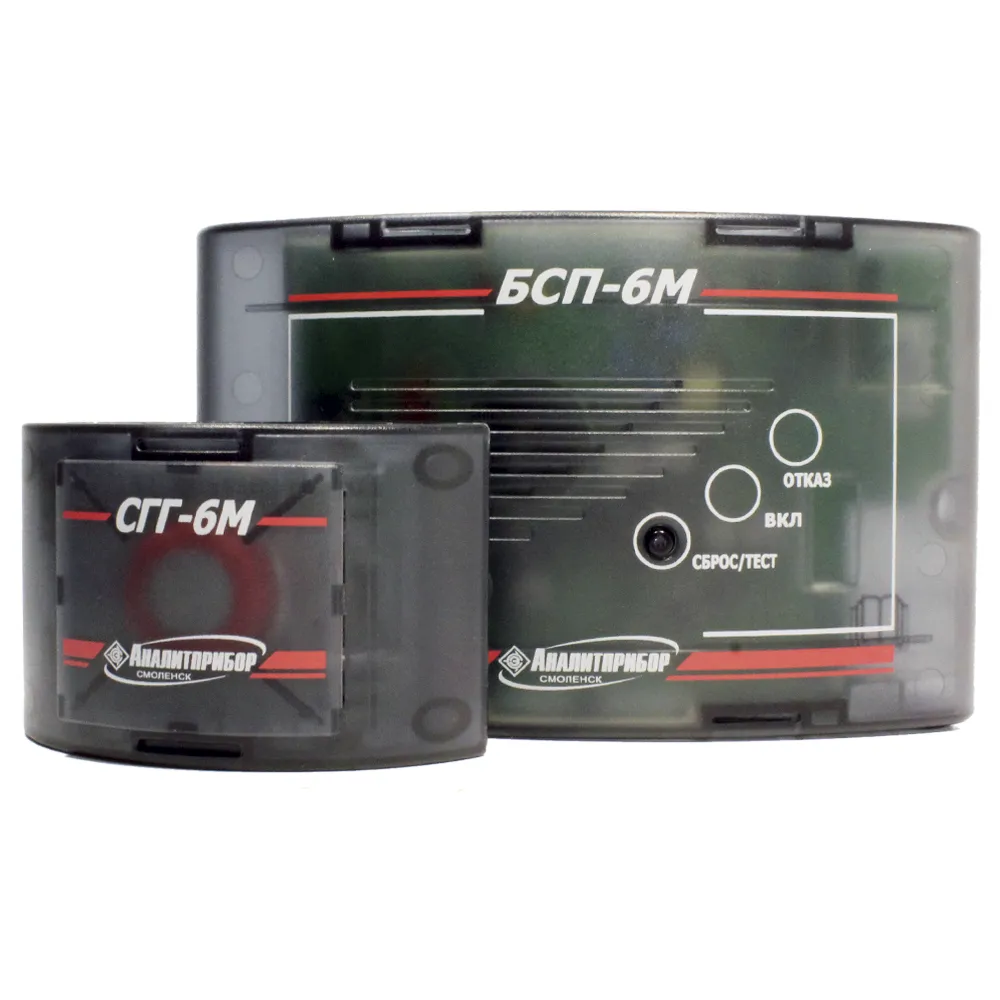

Сигнализаторы СГГ6М-П10, -П10С, -П10Н состоят из блока датчика (БД) и блока сигнализации и питания (БСП1), обеспечивающего световую и звуковую сигнализации с одновременной выдачей сигнала на закрытие электромагнитных клапанов («Клапан 220В»; «Клапан 40В»).Сигнализаторы СГГ6М-В10 состоят из блока датчика (БД), блока сигнализации и питания (БСП2) обеспечивающего световую сигнализацию.Сигнализаторы СГГ6М-П10, -П10С, -П10Н имеют «сухие» нормально разомкнутые контакты реле, замыкающиеся при превышении порога концентрации горючих газов. Коммутационные параметры контактов реле: 220 В, 2,5 А.Для увеличения числа точек контроля к СГГ6М-П10 может быть подключено до 40 вторичных блоков СГГ6М-В10, которые транслируют на БСП1 сигналы «ГАЗ» и информацию о состоянии линии связи между БД и БСП2 (контроль к.з. и обрыва линии). Длина линии связи между СГГ6М-П10 и СГГ6-В10 до 200 м, между БСП и БД до 200 м.Прибор выполнен в соответствии с ПБ 12-368-00 «Правила безопасности в газовом хозяйстве», СНиП 11-35-76 «Котельные установки» и ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».

Исполнения сигнализаторов


Модификациявыход на клапан ~ 220 В(Ду=20; 25; 32; 40; 50; 65; 80 мм)выход на клапан 40 В(Ду=15; 20; 25 мм)дублирующие НР контакты 220 В, 2,5 Азвуковая сигнализациясветовая сигнализация
СГГ6М-П10(-П20)+++++
СГГ6М-П10С(-П20С)+-+++
СГГ6М-П10Н(-П20Н)-++++
СГГ6М-В10(-В20)----+


Базовый комплект поставки:

- сигнализатор газа СГГ6М
- комплект ЗИП
- ведомость ЗИП
- техническая документация
